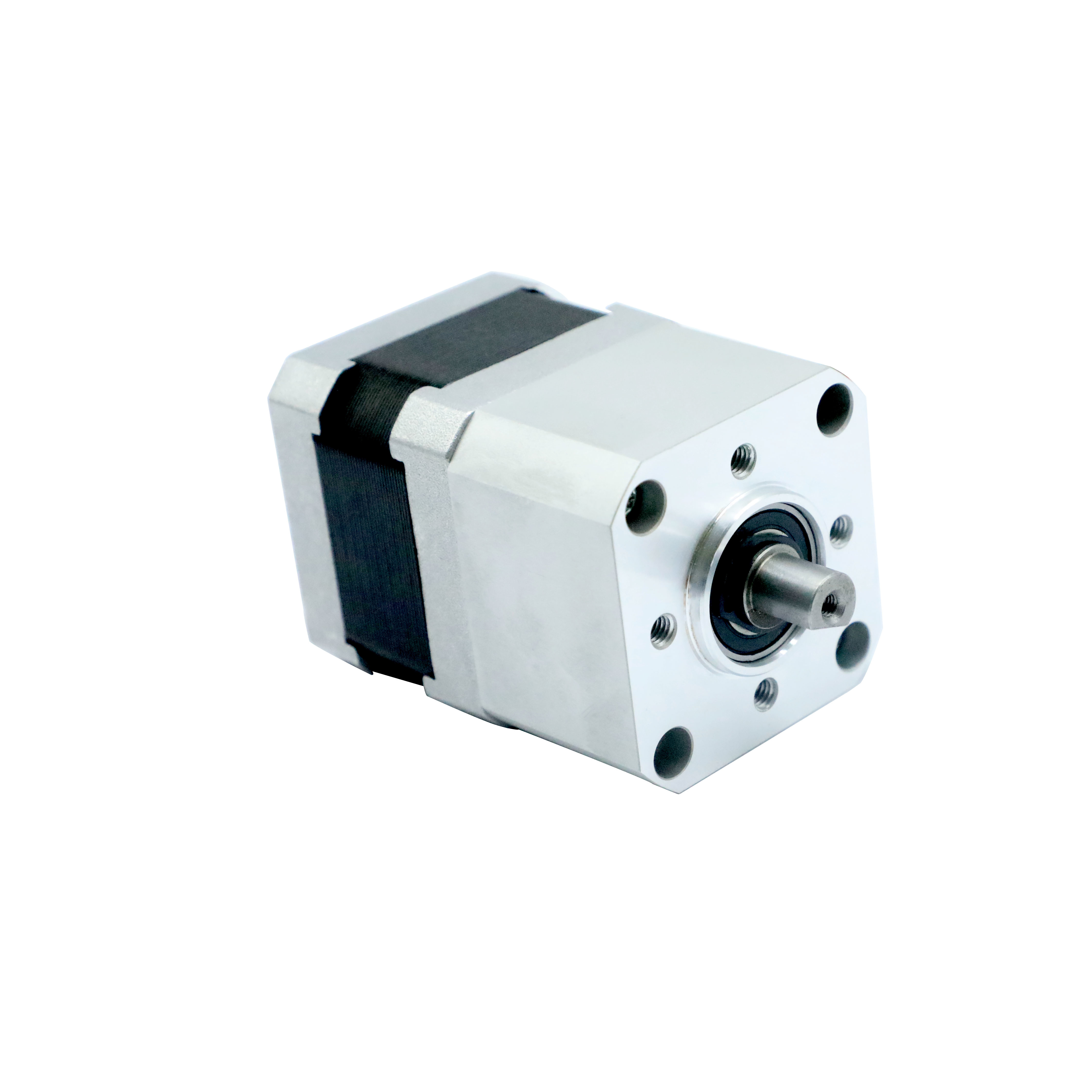

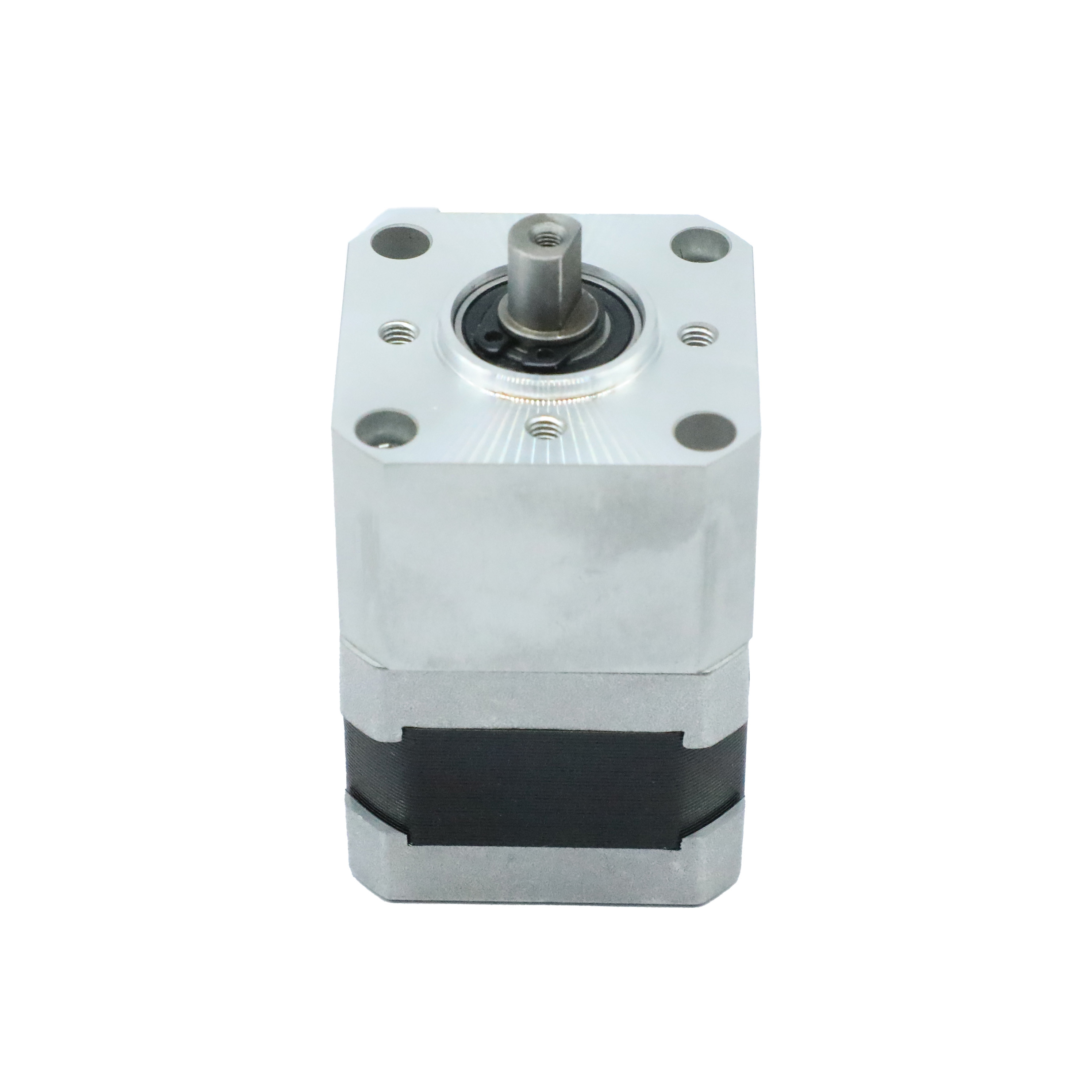

NEMA 17 TB42 hộp số giảm hiệu quả hành tinh với phản ứng ngược dưới 5 arcmin

Tải xuống trang dữ liệu của:TB Các hộp số chính xác cao.pdf

Mô tả sản phẩm:

Chuỗi gia tốc giảm độ hành tinh của chúng tôi được thiết kế để cung cấp hiệu quả tối đa và độ tin cậy với tiếng ồn và rung động thấp. Nó phù hợp với một loạt các ứng dụng, chẳng hạn như sản xuất,ô tôhộp số được trang bị các bánh răng chính xác cao và có khả năng cung cấp phản ứng ngược dưới 5 arcmin. Nó có mức tiếng ồn dưới 65dB,và mức rung động dưới 5mm/sCác hộp số có thể được làm mát bằng cách làm mát không khí hoặc làm mát dầu, tùy thuộc vào ứng dụng cụ thể.

Chuỗi gia tốc Planetary Reducer của chúng tôi được thiết kế để cung cấp hiệu suất và độ bền cao.Nó được làm bằng vật liệu chất lượng cao và trải qua các thử nghiệm kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng nó hoạt động đáng tin cậy và nhất quánCác hộp số phù hợp với một loạt các ứng dụng và dễ dàng cài đặt và bảo trì. Nó là một lựa chọn lý tưởng cho những người tìm kiếm một hộp số đáng tin cậy và chính xác cao.



Đặc điểm:

• Tên sản phẩm:hộp số máy giảm tốc hành tinh
• Hiệu quả:Tối đa 97%
• Mức tiếng ồn:Ít hơn 65dB
• Nhiệt độ:-10°C~+90°C
• Động lực đầu ra:Tối đa 588Nm
• Tuổi thọ:15000 ((S1), 30000 ((S5)



Các thông số kỹ thuật:

Thông số kỹ thuật
SPEC			Giai đoạn		Tỷ lệ	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Vòng quay đầu ra số. T2n(N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Động lực dừng khẩn cấp T2not (N-M)			1,2		3~100	3 lầnĐộng lực đầu ra định số
Tốc độ đầu vào n	rpm		1,2		3~100	3,000		3,000		3,000		2,000		2,000
Max.Input Speed n	rpm		1,2		3~100	5,000		5,000		5,000		4,000		3,000
Thời gian sử dụng **	hr		1,2		3~100	15000(S1),30000(S5)
Nhiệt độ hoạt động	°C		1,2		3~100	-10°C~+90°C
Bảo vệ			1,2		3~100	IP65
Lôi trơn			1,2		3~100	Mỡ tổng hợp
Vị trí gắn			1,2		3~100	Bất cứ hướng nào
Tiếng ồn chạy	dB(2)		1,2		3~100	¢60		¢60		₹ 63		₹ 63		₹ 65
Hiệu quả	%		1		3 ~ 10	¥97%
			2		15~100	95%



Hình vẽ cơ khí:







Ứng dụng:

Hetai's TB42 Planetary Reducer Gearbox là một hộp số chính xác cao và bền được thiết kế để đáp ứng nhu cầu của nhiều ứng dụng khác nhau.TB42 có một vật liệu thép xây dựng mạnh mẽ và phù hợp với tốc độ đầu vào của 3000-5000rpmNó có một phản ứng ấn tượng dưới 5 arcmin cho phép điều khiển chính xác và chuyển động.TB42 có sẵn trong một phạm vi tỷ lệ từ 3 đến 100 và có thể được làm mát bằng cách sử dụng hoặc không khí hoặc làm mát dầuNó được chứng nhận với cả CE và ISO và số lượng đặt hàng tối thiểu là 50. TB42 là một sự lựa chọn lý tưởng cho các ứng dụng khác nhau, bao gồm tự động hóa công nghiệp, robot, công nghệ y tế,hàng không vũ trụ, và nhiều hơn nữa.



Tùy chỉnh:

hộp số máy giảm tốc hành tinh
Tên thương hiệu:Hetai
Số mẫu:TB42
Địa điểm xuất xứ:Changzhou
Chứng nhận:CE ISO
Số lượng đặt hàng tối thiểu:50
Tỷ lệ:3-100
Tốc độ đầu vào:3000-5000rpm
Động lực đầu ra:Tối đa 588Nm
Phương pháp làm mát:Làm mát không khí, làm mát dầu
Vật liệu:Thép
Điểm nổi bật:hộp số giảm tốc hành tinh của chúng tôi là một giải pháp đáng tin cậy và mạnh mẽ cho các ứng dụng công nghiệp. Nó có tỷ lệ 3-100, tốc độ đầu vào lên đến 5000RPM, và mô-men xoắn đầu ra lên đến 588N.m.Nó được làm bằng thép và có sẵn với phương pháp làm mát không khí và làm mát dầuNó được chứng nhận CE và ISO và có số lượng đặt hàng tối thiểu là 50.

Hỗ trợ và Dịch vụ:

1. 24/7 hỗ trợ kỹ thuật trực tuyến

2- Tư vấn chuyên môn về lựa chọn sản phẩm và ứng dụng

3. Xử lý sự cố tại chỗ và bảo trì

4- Dịch vụ sửa chữa và đại tu toàn diện

5- Đào tạo và giáo dục kỹ thuật

6. Thiết kế và phát triển tùy chỉnh OEM



Tùy chỉnh:

Các thành phần động cơ nào có thể được tùy chỉnh?

Các bộ phận tùy chỉnh bổ sung bao gồm: trục tùy chỉnh, trục tiêu chuẩn, trục khóa, trục cắt D, trục vuốt, vv.



1 ốc cụ tùy chỉnh

2 Vòng kẹp tùy chỉnh, bao gồm hình dạng và lỗ gắn kẹp

3 Hiệu suất tùy chỉnh

4 Đánh giá IP tùy chỉnh

5 Lớp cách nhiệt tùy chỉnh

6 Cáp tùy chỉnh

7 Bộ kết nối tùy chỉnh

8 Bộ mã hóa tùy chỉnh

9 Động cơ và phanh tích hợp tùy chỉnh
