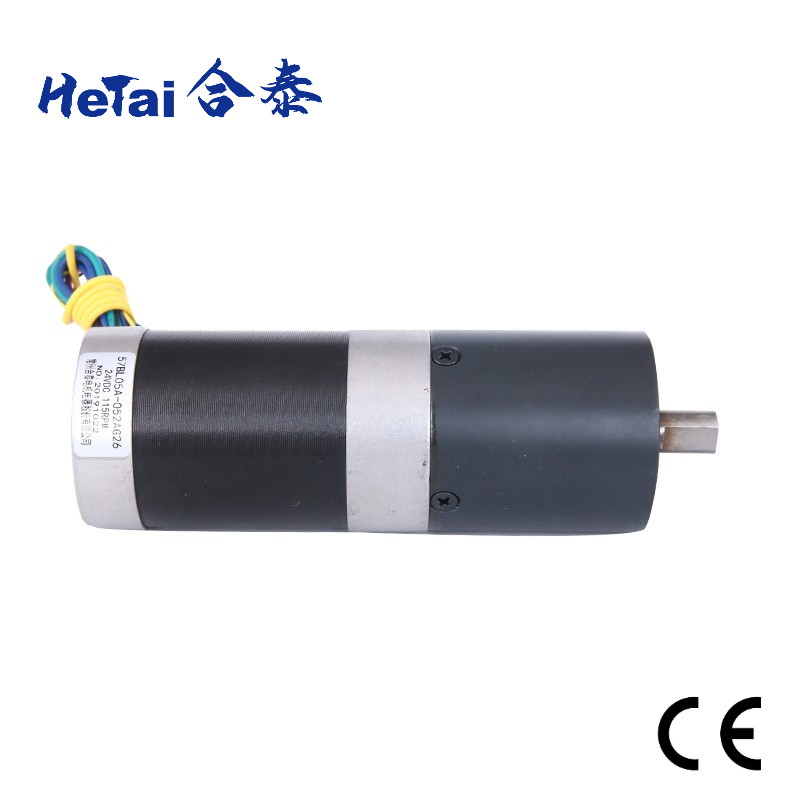

Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh

  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
Nguồn gốc TRUNG QUỐC
Hàng hiệu Hetai
Chứng nhận CE ROHS ISO
Số mô hình 57BL05A-052AG26
Số lượng đặt hàng tối thiểu 50
Giá bán USD
chi tiết đóng gói Thùng carton với hộp xốp bên trong, Pallet
Thời gian giao hàng 28-31
Điều khoản thanh toán L / C, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { docu

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Hộp số Động cơ không chổi than Định mức điện áp 24 V
Tốc độ định mức 115 ± 10% RPM Mô-men xoắn định mức 6,1 Nm
Không có tốc độ tải 4500 ± 10% vòng / phút Sức chống cự 0,35 OHMS
Không có tải trọng hiện tại 1 Amps Vật liệu chống điện 100MΩ Tối thiểu 500VC DC
Loại quanh co ngôi sao Độ bền điện môi 500V AC 1 phút
Chứng nhận CE ROHS ISO Lớp cách nhiệt B
Điểm nổi bật

Động cơ giảm tốc không chổi than Nema 23

,

Động cơ giảm tốc không chổi than 24V

,

Động cơ giảm tốc không chổi than có độ ồn thấp
Để lại lời nhắn
Mô tả sản phẩm

Độ ồn thấp Nema 23 24 V 57BL05A-052AG26 Động cơ Geard không chổi than có thể tùy chỉnh



Đội ngũ kỹ sư của chúng tôi có nhiều thập kỷ kinh nghiệm trong việc thiết kế và sản xuất Stepper, Brushless, Worm, bánh răng.Điều này đảm bảo thiết kế động cơ bánh răng tối ưu cho nhiều ứng dụng động cơ bánh răng.



Hộp số Động cơ không chổi than được coi là động cơ hiệu suất cao có khả năng cung cấp một lượng lớn mô-men xoắn trong một phạm vi tốc độ lớn (500 - 15.000 RPM).Theo yêu cầu của khách hàng, những động cơ này có thể được quấn để phù hợp với yêu cầu về điện áp, dòng điện và tốc độ cụ thể.Các tùy chọn khác bao gồm hệ thống cáp, đầu nối và nhiều cấu hình trục. Điều này tạo ra một động cơ bánh răng nhỏ gọn, tạo nên sự lựa chọn tuyệt vời cho các ứng dụng mà không gian và mô-men xoắn cao là quan trọng.



Đặc điểm kỹ thuật điện:



    Người mẫu
Phần động cơ   57BL05A-052AG26
Sức chống cự OHMS 0,35
Định mức điện áp VDC 24
Không có tốc độ tải Rpm 4500 ± 10%
Không có tải trọng hiện tại Apms 1
Tốc độ định mức Rpm 3000 ± 200
Mô-men xoắn định mức Nm 0,33
Không đổi mô-men xoắn Nm / A 0,062
Trở lại hằng số EMF V / kRPM 6,5
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA
Mô-men xoắn định mức Nm 6.1
Tốc độ định mức Rpm 115 ± 10%
Tỉ lệ   26: 1



* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.



Sơ đồ hệ thống dây điện



CHỨC NĂNG MÀU SẮC
+ 5V MÀU ĐỎ







UL1007 26AWG




HALL A MÀU VÀNG
HALL B MÀU XANH LÁ
GỌI C MÀU XANH DA TRỜI
GND MÀU ĐEN
GIAI ĐOẠN A MÀU VÀNG





UL1015 20AWG


GIAI ĐOẠN B MÀU XANH LÁ
GIAI ĐOẠN C MÀU XANH DA TRỜI



Kích thước cơ học



Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 0

Hộp số hành tinh 56mm



Vật liệu nhà ở Mang ở đầu ra Tải trọng hướng tâm (10mm tính từ mặt bích) N Tải trọng dọc trục (N) Lực ép phù hợp trục tối đa (N) Phát hướng tâm của trục (mm) Lực đẩy của trục (mm) Phản ứng dữ dội khi không tải (°)
Luyện kim bột Vòng bi ≤450 ≤200 ≤1000 ≤0.03 ≤0,1 ≤1,5





Số đoàn tàu hộp số

 1 2
Tỉ lệ giảm



1/6



 1 / 15,1 / 18,1 / 26,1 / 47,1 / 66
Chiều dài (mm)



41.3



 59,6
Trọng lượng (g)



491.0



 700.0


Kích thước cơ học



Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 1



Tỷ lệ hộp số khác



NEMA 23 BRUSHLESS MOTOR CÓ THỂ PHÙ HỢP VỚI GEARBOX SAU ĐÂY



Hộp số hành tinh 36mm
Tỉ lệ giảm Tải trọng cho phép tạm thời (Nm) Chiều dài (mm) Số lượng xe lửa
1/4 1,0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Hộp số hành tinh 42mm
Tỉ lệ giảm Tải trọng cho phép tạm thời (Nm) Chiều dài (mm) Số lượng xe lửa
1/4 3.0 32,5 1
1/6
1/15 12 46.3 2
1/18
1/25
1/36
1/54 25 60.1 3
1/65
1/90
1/112
1/155
1/216 30 60.1 3



Số lượng bánh răng



Ổ đĩa chính Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 2 Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 3
Ổ đĩa phụ Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 4 Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 5
Truyền ba giai đoạn Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 6 Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 7





Giấy chứng nhận

Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

Báo cáo ROHS động cơ bước

Ngày: 09 tháng 6 năm 2021

Báo cáo BLDC Motor ROHS

Ngày: 09 tháng 6 năm 2021

 Chứng chỉ CE
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
Có giá trị đến ngày: 02 tháng 06 năm 2024
ISO 9001: 2015
Có giá trị đến ngày: 02 tháng 06 năm 2024

BKiểm tra cuối cùng động cơ không cần gấp

Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 13
Đo chiều dài động cơ Đo chiều dài trục Đo lườngVòng tròn Ouler
Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 14
Đo lỗ vítKhoảng cách Đo chiều dài của dây Đo chiều dài của PVC
Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 15
Kiểm tra sức đề kháng Lắng nghe Kiểm tra tốc độ

Giao hàng trọn gói

Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 16

Độ ồn thấp Nema 23 Động cơ giảm tốc không chổi than 24 V Có thể tùy chỉnh 17



Câu hỏi thường gặp



1. bạn có phải là nhà máy?

Có, chúng tôi là nhà máy.Thương hiệu Hetai của chúng tôi là nhà sản xuất động cơ vi mô nổi tiếng trong hơn 20 năm
Trung Quốc.Sản phẩm chính bao gồm động cơ bước lai, động cơ DC không chổi than, động cơ servo và hộp số hành tinh.

2. Bạn có thông tin liên hệ khác không?
Có, vui lòng gửi email cho chúng tôi: info@ht-motor.com 3. Làm cách nào để chúng tôi có được danh mục của bạn?
Vui lòng truy cập trang web bên dưới để tải xuống: https: //new.ht-motor.net/index.php? M = content & c = index & a =ists & catid = 136

3. tôi có thể thử nghiệm mẫu không?
Có, mẫu và vận chuyển hàng hóa được tính phí.

4. tôi có thể nhận được sản phẩm tùy chỉnh?
Chắc chắn, tất cả các sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.

5. làm thế nào để bạn vận chuyển hàng hóa?
Chúng tôi thường gửi hàng bằng chuyển phát nhanh (DHL / UPS / FEDEX / TNT), bằng đường biển và đường hàng không, cũng chấp nhận giao nhận hàng hóa.

6. các điều khoản thanh toán là gì?
T / T (chuyển khoản ngân hàng), Paypal (0,5% phí paypal), chấp nhận đơn đặt hàng đảm bảo ALIBABA

7. Đây có phải là giá cuối cùng của bạn?Tôi có thể được giảm giá?
Giá của chúng tôi là giá xuất xưởng.Nếu bạn có số lượng lớn, chúng tôi có thể thương lượng về chiết khấu.

8. bảo hành cho sản phẩm của bạn là gì?
Bảo hành của chúng tôi là một năm.Nếu bất kỳ vấn đề chất lượng nào xảy ra với phía chúng tôi trong thời gian này, chúng tôi sẽ chịu chi phí vận chuyển và thay thế.Xin lưu ý những hư hỏng do sử dụng sản phẩm không đúng cách sẽ không được bảo hành.
