| Tên thương hiệu: | Hetai |
| Số mẫu: | 36BLY01A-AG76 |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

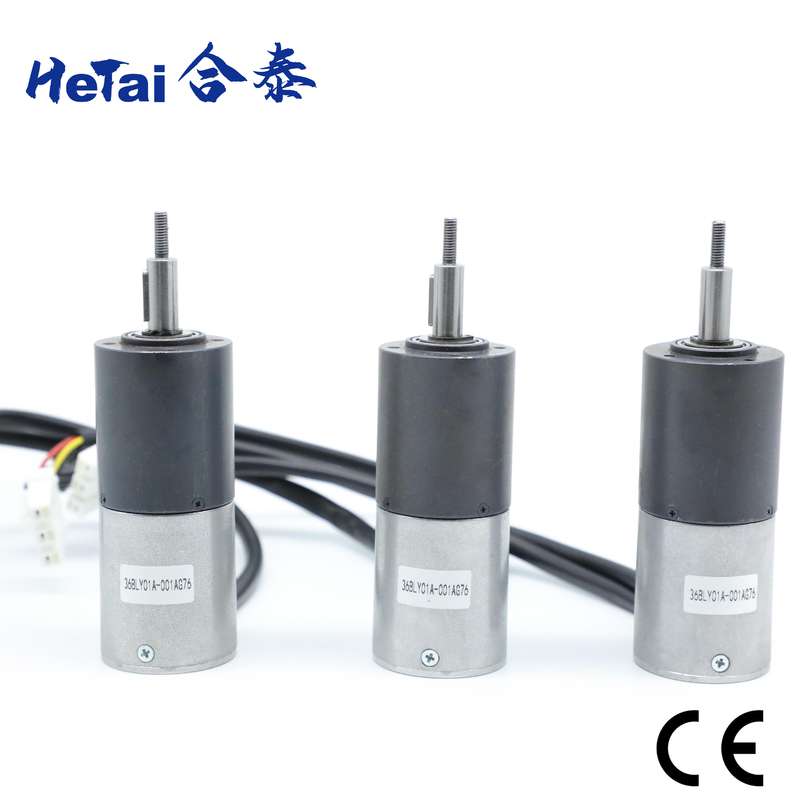

Giá xuất xưởng động cơ Geard không chổi than 36BLY01A-AG76 Nema14 24 V 2.4 Ohms
Changzhou Hetai Automobile là một nhà sản xuất động cơ có kinh nghiệm.Trong hơn 20 năm, Hetai đã cam kết cung cấp cho khách hàng các chiến lược thiết kế và tự động hóa tích hợp điện chuyên nghiệp.
Với mô-men xoắn và tốc độ vượt trội, hiệu suất cao hơn và kích thước gói phù hợp để đáp ứng nhu cầu của bạn, động cơ DC không chổi than đáp ứng ngay cả những yêu cầu nghiêm ngặt nhất.Động cơ DC không chổi than cung cấp khả năng kiểm soát tốc độ và vị trí tuyệt vời, tuổi thọ cao và mật độ mô-men xoắn cao. Dòng động cơ một chiều nhỏ này giúp bạn giải quyết một loạt các yêu cầu cụ thể về mô-men xoắn và tốc độ đồng thời cung cấp giảm tổn thất sắt, cải thiện hiệu suất và hoạt động mát hơn.
Đặc điểm kỹ thuật điện:
| Người mẫu | ||
| Phần động cơ | 36BLY01A-AG76 | |
| Sức chống cự | OHMS | 2,4 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | Rpm | 8900 |
| Không có tải trọng hiện tại | Apms | 0,5 |
| Tốc độ định mức | Rpm | 7100 ± 200 |
| Mô-men xoắn định mức | Nm | 0,03 |
| Không đổi mô-men xoắn | Nm / A | 0,015 |
| Trở lại hằng số EMF | V / kRPM | 1,6 |
| THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA | ||
| Mô-men xoắn định mức | Nm | 1,5 |
| Tốc độ định mức | Rpm | 94 |
| Tỉ lệ | 76: 1 | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | MÀU ĐỎ |
UL3226 26AWG |
| HALL A | MÀU XANH DA TRỜI | |
| HALL B | MÀU XANH LÁ | |
| GỌI C | TRẮNG | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN A | MÀU ĐỎ |
UL1330 22AWG |
| GIAI ĐOẠN B | MÀU VÀNG | |
| GIAI ĐOẠN C | MÀU ĐEN |
Kích thước cơ học
Hộp số hành tinh 36mm
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | Vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Hộp số hành tinh 36mm | |||
| Tỉ lệ giảm | Tải trọng cho phép tạm thời (Nm) | Chiều dài (mm) | Số lượng xe lửa |
| 1/4 | 1,0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
Kích thước cơ học
Giấy chứng nhận
|
|
|
|
Báo cáo ROHS động cơ bước Ngày: 09 tháng 6 năm 2021 |
Báo cáo BLDC Motor ROHS Ngày: 09 tháng 6 năm 2021 |
Chứng chỉ CE |
|
|
|
IATF 16949: 2016
Có giá trị đến ngày: 02 tháng 06 năm 2024
|
ISO 9001: 2015
Có giá trị đến ngày: 02 tháng 06 năm 2024
|
ỞTHIẾT BỊ SẢN XUẤT
TRUNG TÂM CNC ROTOR MÀI LASER SPOT HÀN
NGOÀI VÒNG KẾT NỐI
MÁY LÀM GIÓ TỰ ĐỘNG ĐA ĐẦU TỰ ĐỘNG
MÁY GIÓ MÁY GIÓ
DÒNG LẮP RÁP TỰ ĐỘNG
DÂY CHUYỀN LẮP RÁP
Kiểm tra cuối cùng động cơ không chổi than
Đo chiều dài động cơ Đo chiều dài trục Đo vòng tròn Ouler
Đo lỗ vít Đo chiều dài của dây Đo chiều dài của PVC
Khoảng cách
Kiểm tra tốc độ nghe Kiểm tra kháng
Giao hàng trọn gói
Câu hỏi thường gặp
