| Tên thương hiệu: | HeTai |
| Số mẫu: | 57BL03B-021 |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 25 ngày |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

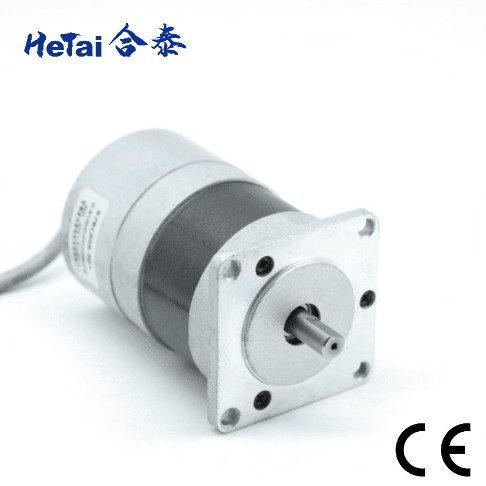

57mm 24V đa kim loại 56W57BL03B-021 Động cơ DC không chải chất lượng cao Nema 23
Động cơ DC không chải có hiệu quả và hiệu suất cao hơn đáng kể, và dễ bị mòn cơ khí hơn so với các đối tác chải của chúng.Vì vậy, nếu bạn là một người làm một số lượng khá lớn các dự án nghiêm túc mà đòi hỏi một khoan, đi với một brushless có thể có rất nhiều ý nghĩa nó sẽ cung cấp cho bạn tốc độ cao hơn và sức mạnh, và đòi hỏi ít bảo trì.
Dòng 57BL là một động cơ BLDC hình trụ. Dải tốc độ là từ 2500 rpm-3000 rpm, và mô-men xoắn định số là từ 0,057 NM đến 0,44 NM.
Ưu điểm của loạt 57 là:
● Sự ổn định tốc độ tuyệt vời
● Gắn gọn và năng lượng cao
● Hiệu quả cao và tiết kiệm năng lượng
● Nhiệt độ tăng thấp, tiếng ồn thấp, rung động thấp
● Có tuổi thọ dài và chi phí bảo trì thấp
Thông số kỹ thuật điện
| Thông số kỹ thuật | Đơn vị | 57BL03B-021 |
| Năng lượng danh nghĩa | VDC | 24 |
| Kháng chiến | OHMS | 0.8 |
| Tốc độ định số | Rpm | 3000± 10% |
| Động lực định số | N.m | 0.18 |
| Tốc độ không tải | Rpm | 3800± 10% |
| Điện không tải | Amps | 0.5 |
| Động lực hằng số | N.m/A | 0.06 |
| Hằng số EMF ngược | V/kRPM | 6.3 |
| Lớp cách nhiệt | B |
Biểu đồ dây
| Bảng kết nối điện | |
| Chức năng | Màu sắc |
|
+24V |
Màu đỏ |
| GND | Màu đen |
| AVI | Màu xanh |
| DIR | Màu vàng |
Cấu hình cơ khí
Thông số kỹ thuật
| Mô hình | Mô hình | Mô hình | Mô hình | Mô hình | Mô hình | ||
| Thông số kỹ thuật | Đơn vị | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| Số lần | Giai đoạn | 3 | 3 | 3 | 3 | 3 | 3 |
| Số người Ba Lan | Người Ba Lan | 4 | 4 | 4 | 4 | 4 | 4 |
| Điện áp định số | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| Tốc độ định số | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Lưu lượng điện | A | 0.77 | 1.87 | 3.17 | 3.67 | 5.33 | 7.00 |
| Động lực định số | N.m | 0.057 | 0.11 | 0.18 | 0.22 | 0.33 | 0.44 |
| Năng lượng định giá | W | 15 | 34.5 | 56 | 69 | 104 | 138 |
| Động lực đỉnh | N.m | 0.17 | 0.33 | 0.54 | 0.66 | 0.99 | 1.32 |
| Lưu lượng cao nhất | Amps | 2.3 | 5.6 | 9.5 | 11 | 16 | 21 |
| Động lực hằng số | N.m/A | 0.074 | 0.059 | 0.057 | 0.060 | 0.062 | 0.063 |
| Hằng số EMF ngược | V/kRPM | 7.75 | 6.2 | 5.9 | 6.3 | 6.5 | 6.6 |
| Chiều dài cơ thể | mm | 41.5 | 46.5 | 56.5 | 66.5 | 86.5 | 106.5 |
| Trọng lượng | Kg | 0.35 | 0.44 | 0.56 | 0.67 | 0.95 | 1.18 |
* Các sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Dòng sản phẩm
| Tên sản phẩm | Chiều kính bên ngoài | Phạm vi điện áp | Phạm vi năng lượng | Phạm vi năng lượng | Mô-men định số |
|
Động cơ cắt | 40 mm-130 mm | 24V, 36V, 48V, 310V | 100W-3000W | 0.12 Nm-20 Nm |
| Tên sản phẩm | Chiều kính bên ngoài | Vòng xoắn dung nạp | Động lực khoan dung tạm thời | Hiệu quả | |
|
Hộp chuyển số hành tinh&Động cơ hộp số | 22 mm-63 mm | 0.1 Nm-20 Nm | 0.3 Nm-60 Nm | 65 %, 72%, 81% |
| Tên sản phẩm | Chiều kính bên ngoài | Phạm vi tốc độ | Phạm vi năng lượng | Mô-men định số | |
|
Động cơ không chải DC | 28 mm-110 mm | 300 rpm-10000 rpm | 8 W-2000 w | 0.02 Nm-6.5 Nm |
| Tên sản phẩm | Chiều kính bên ngoài | góc bước | Động lực giữ | Phạm vi cảm ứng | |
|
Động cơ bước | 28 mm-110 mm | 0.9, 1.2, 1.8 | 1 Kg.cm-33 Kg.cm | 1mh-42mh |
Kiểm tra cuối cùng động cơ không chải
Đo chiều dài động cơ Đo chiều dài trục Đo vòng tròn Ouler
Đo lỗ vít Đo chiều dài dây Đo chiều dài PVC
Khoảng cách
Kiểm tra sức đề kháng nghe Kiểm tra tốc độ
Giấy chứng nhận
|
|
|
|
Báo cáo ROHS động cơ bước Ngày: 09 tháng 6 năm 2021 |
Báo cáo ROHS BLDC Motor Ngày: 09 tháng 6 năm 2021 |
Giấy chứng nhận CE |
|
|
|
IATF 16949: 2016
Có hiệu lực đến ngày 02 tháng 6 năm 2024
|
ISO 9001: 2015
Có hiệu lực đến ngày 02 tháng 6 năm 2024
|
Tại sao chọn chúng tôi
Chúng tôi cung cấp cho bạn:
Hỗ trợ kỹ thuật
Đội ngũ chuyên nghiệp của chúng tôi có thể giúp bạn tìm ra động cơ phù hợp và phù hợp với bạn. các kỹ sư của chúng tôi có kinh nghiệm phong phú về các sản phẩm điều khiển chuyển động trong các ngành công nghiệp khác nhau, chẳng hạn như: robot, máy đóng gói,Máy móc vải, dụng cụ y tế, máy in, thiết bị hậu cần thông minh v.v.
|
|
|
| Tìm | Tùy chỉnh | Tối ưu hóa |
| Đội ngũ của chúng tôi có thể giúp bạn tìm ra động cơ phù hợp nhất cho ứng dụng từ lựa chọn rộng lớn của chúng tôi động cơ | Chúng tôi có thể thiết kế và tùy chỉnh hiệu suất và bên ngoài cho việc sử dụng cụ thể của bạn hoặc lắp ráp | Đối với các dự án OEM, chúng tôi có hơn 15 năm kinh nghiệm trong việc giải quyết các vấn đề khác nhau trong các ứng dụng khác nhau. |
Hỗ trợ sản xuất
Bất kể khối lượng của đơn đặt hàng, chúng tôi sẽ cung cấp cùng một dịch vụ.
|
|
|
| Các nguyên mẫu | Đội tiêu chuẩn | Nhập lượng lớn |
| 1-10pcs | 500-5000pcs | hơn 5000pcs |
Sản xuất quy mô lớn
Nhà máy của chúng tôi được thành lập vào năm 1999 và khu vực hội thảo là trên 15.000m2. chúng tôi có dây chuyền sản xuất riêng và trung tâm gia công CNC, bao gồm cả chính xác CNC phổ quát máy nghiền thương hiệu (Thụy Điển),Tên thương hiệu CNC (Đức), DMG máy quay và xay, máy quay DMG, Máy đo Mahr, máy nghiền hình trụ chính xác của Trung Quốc, máy quay CNC, máy cuộn nhiều đầu tự động,dây chuyền lắp ráp tự động và vân vân
