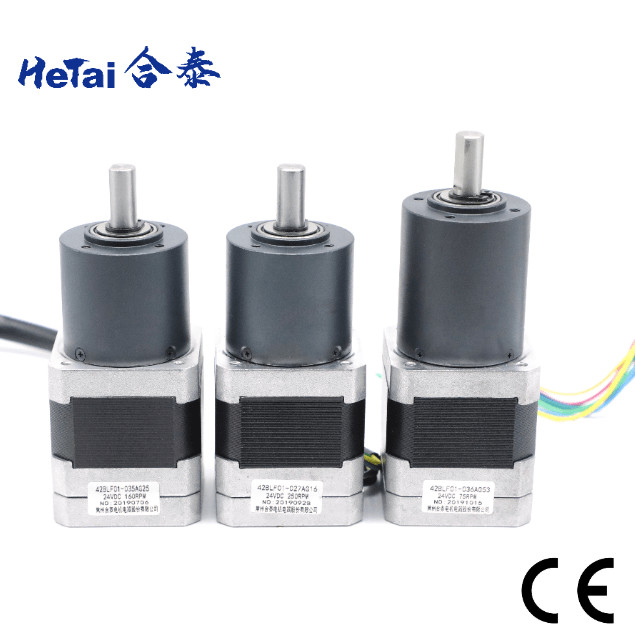

Hộp số hành tinh Động cơ không chổi than 24v 0.8A Nema 17 42mm
| Nguồn gốc | TRUNG QUỐC |
|---|---|
| Hàng hiệu | Hetai |
| Chứng nhận | CE ROHS ISO |
| Số mô hình | 42BLF01-027AG16 |
| Số lượng đặt hàng tối thiểu | 50 |
| Giá bán | USD |
| chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
| Thời gian giao hàng | 28-31 |
| Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp | 5000 chiếc / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Động cơ hộp số không chổi than | Loại quanh co | ngôi sao |
|---|---|---|---|
| Định mức điện áp | 24 V | Sức chống cự | 2.2 OHMS |
| Không có tốc độ tải | 5000 ± 10% RPM | Currwnt không tải | Tối đa 0,8 Apms |
| Nhiệt độ môi trường xung quanh | -20 ℃ ~ + 50 ℃ | Vật liệu chống điện | 100MΩ Tối thiểu 500VC DC |
| Độ bền điện môi | 600VAC 1 phút | Góc hiệu ứng hội trường | Góc điện 120 ° |
| Mức độ bảo vệ | IP40 | Chứng nhận | CE ROHS ISO |
| Điểm nổi bật | Hộp số hành tinh Động cơ không chổi than 24v,Hộp số hành tinh Động cơ không chổi than 42mm,Động cơ không chổi than hộp số 0.8A |
||
Mô tả sản phẩm
Hộp số Động cơ không chổi than 24v 0.8A Nema 17 42mm 42BLF01-027AG16 Với hộp số hành tinh
Hetai gửi các sản phẩm của mình đến Mỹ, Châu Âu, Đông Nam Á và khắp Trung Quốc.Các sản phẩm được ứng dụng trong robot, máy đóng gói, máy dệt, dụng cụ y tế, máy in, thiết bị hậu cần thông minh ...
Một động cơ bánh răng hành tinh bắt chước một hệ thống quay hành tinh;một trục đầu vào dẫn động một bánh răng mặt trời, còn được gọi là bánh răng mặt trời, sau đó sẽ quay các bánh răng xung quanh, còn được gọi là bánh răng hành tinh.Thông thường, bánh răng hành tinh được sử dụng làm bộ giảm tốc.Chúng được sử dụng để làm chậm động cơ và tăng mô-men xoắn.Mô men xoắn là công suất làm việc của máy.
Thông số kỹ thuật động cơ điện hộp số không chổi than Nema 17
| Phần động cơ | ||
| Mô hình sản xuất | 42BLF01-027AG16 | |
| Định mức đầu ra năng lượng | W | 26 |
| Sức chống cự | OHMS | 2,2 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | RPM | 5000± 10% |
| Không có tải trọng hiện tại | Amps Max | 0,8 |
| Tốc độ định mức | Rpm | 4000 ± 10% |
| Mô-men xoắn định mức | Nm | 0,063 |
| Mô men xoắn cực đại | Nm | 0,12 |
| Không đổi mô-men xoắn | Nm / A | 0,042 |
| Trở lại hằng số EMF | V / kRPM | 4.4 |
| THÔNG SỐ KỸ THUẬT VỚI BÁNH RĂNG HÀNH TINH | ||
| Đã đánh giáMô-men xoắn | Nm | 0,7 |
| Tốc độ định mức | Rpm | 250 ± 10% |
| TỈ LỆ | 16: 1 | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | MÀU ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALLB | MÀU XANH LÁ | |
| HALLC | MÀU XANH DA TRỜI | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL3265 22AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
Kích thước cơ học
Đặc điểm kỹ thuật điện GEARBOX 36mm:
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 0,3 | 1,0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1,2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Kích thước cơ học
Tỷ lệ hộp số khác
| Hộp số hành tinh 42mm | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 1,0 | 3.0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| Hộp số hành tinh 56mm | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59,6 | 700 | 2 |
| 1/66 | ||||||
KỊCH BẢN SẢN XUẤT
TRUNG TÂM CNC MÀI ROTOR PHÒNG THÍ NGHIỆM
VÒNG KẾT NỐI NGOÀI TRỜI
DÒNG LẮP RÁP TỰ ĐỘNG
DÂY CHUYỀN LẮP RÁP
TÌNH TRẠNG GEARBOX ĐỘNG CƠ BƯỚC TUYẾN TÍNH SAU KHI GIÓ
KIỂM TRA ĐỘT BIẾN THỬ NGHIỆM ĐỘNG CƠ SERVO KIỂM TRA KÍCH THƯỚC ĐỘNG CƠ
Chứng nhận
|
|
|
|
Báo cáo ROHS động cơ bước Ngày: 09 tháng 6 năm 2021 |
Báo cáo BLDC Motor ROHS Ngày: 09 tháng 6 năm 2021 |
Chứng chỉ CE |
|
|
|
IATF 16949: 2016
Có giá trị đến ngày: 02 tháng 06 năm 2024
|
ISO 9001: 2015
Có giá trị đến ngày: 02 tháng 06 năm 2024
|
Tại sao chọn chúng tôi
Chúng tôi cung cấp cho bạn:
Hỗ trợ kỹ thuật
Đội ngũ chuyên nghiệp của chúng tôi có thể giúp bạn tìm động cơ phù hợp và phù hợp với bạn.Các kỹ sư của chúng tôi có kinh nghiệm phong phú về các sản phẩm điều khiển chuyển động trong các ngành khác nhau, chẳng hạn như: rô bốt, máy đóng gói, máy dệt, dụng cụ y tế, máy in, thiết bị hậu cần thông minh, v.v.
|
|
|
| Tìm thấy | Tùy chỉnh | Tối ưu hóa |
|
Nhóm của chúng tôi có thể giúp bạn tìm động cơ phù hợp nhất cho ứng dụng từ rất nhiều lựa chọn động cơ của bạn |
Chúng tôi có thể thiết kế và tùy chỉnh hiệu suất và ngoại thất cho mục đích sử dụng hoặc lắp ráp cụ thể của bạn | Đối với các dự án OEM, chúng tôi có hơn 15 năm kinh nghiệm giải quyết các vấn đề khác nhau trong các ứng dụng khác nhau.Chúng tôi cải thiện sản phẩm của chúng tôi cùng với khách hàng của chúng tôi. |
Hỗ trợ sản xuất
Bất kể khối lượng của đơn đặt hàng, chúng tôi sẽ cung cấp cùng một dịch vụ.Đội ngũ kỹ thuật của chúng tôi có thể cung cấp cho bạn các nguyên mẫu nhanh chóng và chính xác dựa trên các yêu cầu tùy chỉnh của bạn.
|
|
|
| Nguyên mẫu | Hàng loạt tiêu chuẩn | Khối lượng lớn hàng loạt |
| 1-10 chiếc | 500-5000 chiếc | hơn 5000 chiếc |
Sản xuất quy mô lớn
Nhà máy của chúng tôi được thành lập vào năm 1999 và diện tích nhà xưởng là hơn 15.000㎡.Chúng tôi có dây chuyền sản xuất riêng và trung tâm gia công CNC, bao gồm thương hiệu máy mài đa năng CNC chính xác (Thụy Điển), thương hiệu CNC (Đức), máy tiện và phay DMG, máy tiện DMG, dụng cụ đo Mahr, máy mài hình trụ chính xác của Trung Quốc, máy tiện CNC, máy quấn nhiều đầu tự động, dây chuyền lắp ráp tự động, v.v.
