| Tên thương hiệu: | Hetai |
| Số mẫu: | 42BLF01-036AG53 |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

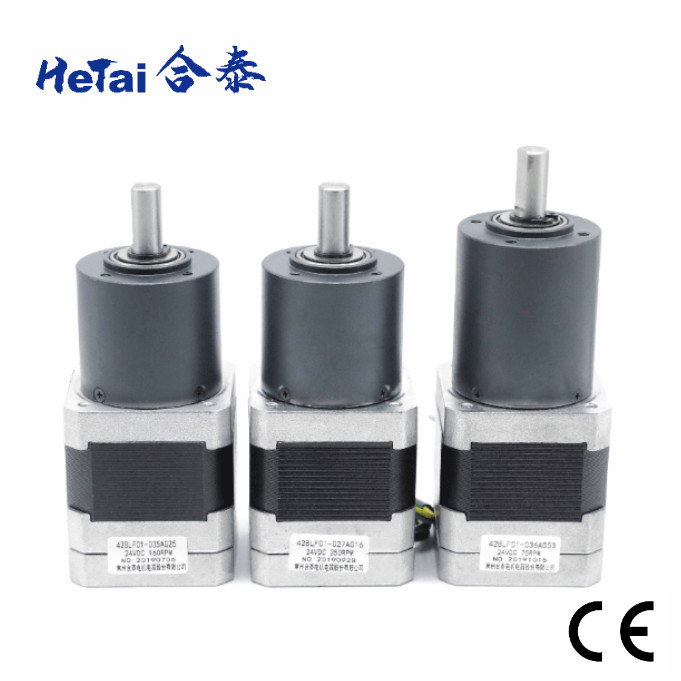

42BLF01-036AG53 Hộp số Nhà máy cung cấp động cơ không chổi than Nema 17 0.5A 24V 2.2OHMS 42mm
Hetai luôn đặt nhu cầu của khách hàng lên hàng đầu.Không chỉ cung cấp những sản phẩm chất lượng cao, chúng tôi tin rằng việc giúp khách hàng tạo ra những sản phẩm tốt hơn là sứ mệnh quan trọng nhất.Về chất lượng, Hetai đã đạt chứng chỉ ISO, CE và chứng nhận Royal Honor.Chất lượng của sản phẩm này cũng đã được nhiều khách hàng công nhận.
42BLF-036AG53 nema17 24V nhà máy cung cấp động cơ hộp số dc phù hợp cho rô bốt đóng gói máy móc văn bản máy móc thiết bị y tế máy móc in ấn và hậu cần thông minh.Hộp số — còn được gọi là hộp giảm tốc hoặc hộp giảm tốc — là một bộ bánh răng có thể được thêm vào động cơ để giảm mạnh tốc độ và / hoặc tăng mô-men xoắn.Mỗi loại hộp số hoạt động đồng thời với một động cơ để đạt được đầu ra tốc độ-mô-men xoắn mong muốn.
Đặc điểm kỹ thuật điện
| Phần động cơ | ||
| Mô hình sản xuất | 42BLF01-036AG53 | |
| Sức chống cự | OHMS | 2,2 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | RPM | 5000± 10% |
| Không có tải trọng hiện tại | Amps | 0,5 |
| Tốc độ định mức | Rpm | 4000 ± 10% |
| Mô-men xoắn định mức | Nm | 0,063 |
| Định mức đầu ra năng lượng | W | 26 |
| Không đổi mô-men xoắn | Nm / A | 0,046 |
| Lớp cách nhiệt | B | |
| THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA | ||
| Mô-men xoắn định mức | Nm | 2,17 |
| Tốc độ định mức | Rpm | 75 ± 10% |
| TỈ LỆ | 5: 1 | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | MÀU ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALLB | MÀU XANH LÁ | |
| HALLC | MÀU XANH DA TRỜI | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL3265 22AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
Kích thước cơ học
Hộp số hành tinh 36mm
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | Vòng bi | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Số đoàn tàu hộp số | 1 | 2 | 3 |
| Tỉ lệ giảm |
1/5
|
1 / 14,1 / 16,1 / 20,1 / 25 | 1 / 53,1 / 62,1 / 76,1 / 94,1 / 117 |
| Chiều dài (mm) |
24.8
|
32.4 | 41,9 |
| Trọng lượng (g) |
145.0
|
173.0 |
213.0 |
Kích thước cơ học
| Hộp số hành tinh 42mm | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 1,0 | 3.0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 | |
| Hộp số hành tinh 56mm | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 | 50 | 72% | 59,6 | 700 | 2 |
| 1/66 | ||||||
Ứng dụng sản phẩm
Giấy chứng nhận
|
|
|
|
Báo cáo ROHS động cơ bước Ngày: 09 tháng 6 năm 2021 |
Báo cáo BLDC Motor ROHS Ngày: 09 tháng 6 năm 2021 |
Chứng chỉ CE |
|
|
|
IATF 16949: 2016
Có giá trị đến ngày: 02 tháng 06 năm 2024
|
ISO 9001: 2015
Có giá trị đến ngày: 02 tháng 06 năm 2024
|
Kiểm tra cuối cùng động cơ không chổi than
Đo chiều dài động cơ Đo chiều dài trục Đo vòng tròn Ouler
Đo lỗ vít Đo chiều dài của dây Đo chiều dài của PVC
Khoảng cách
Kiểm tra tốc độ nghe Kiểm tra kháng
