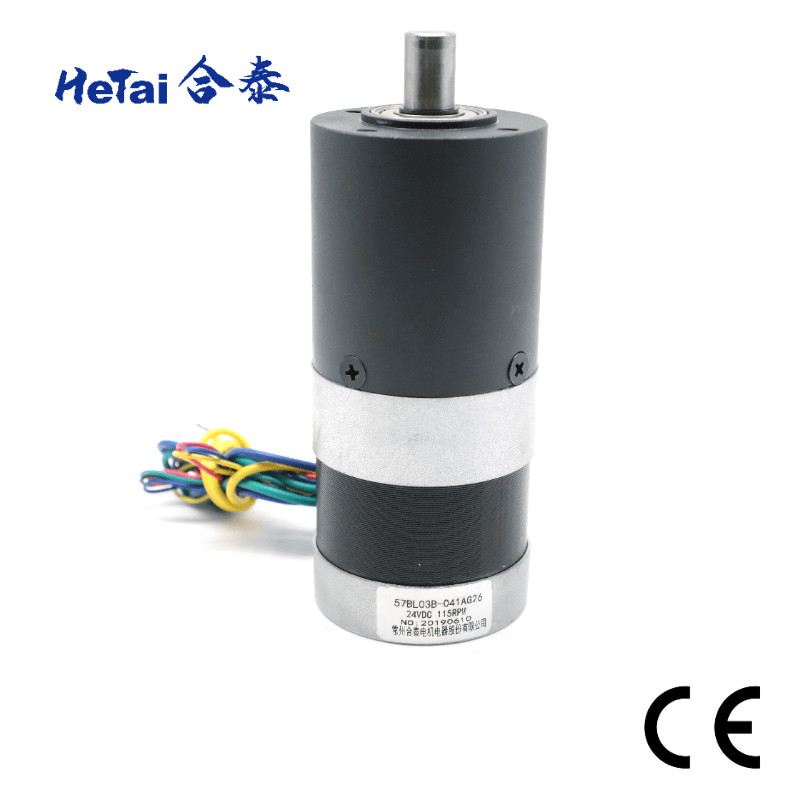

Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm

Nguồn gốc Trung Quốc
Hàng hiệu Hetai
Chứng nhận CE ROHS ISO
Số mô hình 57BL03B-041AG26
Số lượng đặt hàng tối thiểu 50
Giá bán USD
chi tiết đóng gói Thùng carton với hộp xốp bên trong, Pallet
Thời gian giao hàng 28-31
Điều khoản thanh toán L / C, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp 5000 chiếc / tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Hộp số Động cơ không chổi than Vôn 24 V
Tốc độ định mức 3000 ± 200 vòng / phút Mô-men xoắn định mức 0,18 Nm
tỉ lệ giảm 1/26 Sức chống cự 0,8 OHMS
Lớp cách nhiệt B Nhiệt độ môi trường xung quanh -20 ℃ ~ + 50 ℃
Vật liệu chống điện 100MΩ Tối thiểu 500VC DC Chứng nhận CE ROHS ISO
Loại quanh co ngôi sao Độ bền điện môi 500V AC 1 phút
Điểm nổi bật

Động cơ hộp số không chổi than NEMA23

,

Động cơ hộp số không chổi than 57mm

,

Động cơ không chổi than hộp số 0.8 Ohms

Để lại lời nhắn
Mô tả sản phẩm

Động cơ hộp số không chổi than 57BL03B-041AG26 NEMA23 24v 0.8ohms Có thể tùy chỉnh 57mm * 57mm



Hetai tự hào về khả năng nghiên cứu và phát triển của mình.Với sự hỗ trợ của các phòng thí nghiệm chuyên nghiệp và các kỹ thuật viên giàu kinh nghiệm, Hetai đã giành được 13 bằng sáng chế tiện ích và các giải thưởng như giải thưởng doanh nghiệp công nghệ cao.



Động cơ hộp số không chổi than mô phỏng hệ thống quay hành tinh, trục đầu vào dẫn động bánh răng trung tâm hay còn gọi là bánh răng mặt trời, sau đó sẽ làm quay các bánh răng xung quanh hay còn gọi là bánh răng hành tinh.Chúng cũng có thiết kế rất nhỏ gọn, trọng lượng thấp trong Class. Bánh răng hành tinh được sử dụng làm bộ giảm tốc.Chúng được sử dụng để làm chậm động cơ và tăng mô-men xoắn.Mô men xoắn là công suất làm việc của máy.



Đặc điểm kỹ thuật điện:



    Người mẫu
Phần động cơ   57BL03B-041AG26
Dòng đến dòng kháng OHMS 0,8
Định mức điện áp VDC 24
Không có tốc độ tải Rpm 4000
Không có tải trọng hiện tại Apms 0,6
Tốc độ định mức Rpm 3000 ± 200
Mô-men xoắn định mức Nm 0,18
Không đổi mô-men xoắn Nm / A 0,057
Trở lại hằng số EMF V / kRPM 5.9
Lớp cách nhiệt   B
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA
Mô-men xoắn định mức Nm 3,3
Tốc độ định mức Rpm 115 ± 10%
Tỉ lệ   26: 1



* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.



Sơ đồ hệ thống dây điện



CHỨC NĂNG MÀU SẮC
+ 5V MÀU ĐỎ







UL1007 26AWG





HALL A MÀU VÀNG
HALL B MÀU XANH LÁ
GỌI C MÀU XANH DA TRỜI
GND MÀU ĐEN
GIAI ĐOẠN A MÀU VÀNG





UL1015 20AWG



GIAI ĐOẠN B MÀU XANH LÁ
GIAI ĐOẠN C MÀU XANH DA TRỜI



Kích thước cơ học



Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 0

Hộp số hành tinh 56mm



Vật liệu nhà ở Mang ở đầu ra Tải trọng hướng tâm (10mm tính từ mặt bích) N Tải trọng dọc trục (N) Lực ép phù hợp trục tối đa (N) Phát hướng tâm của trục (mm) Lực đẩy của trục (mm) Phản ứng dữ dội khi không tải (°)
Luyện kim bột Vòng bi ≤450 ≤200 ≤1000 ≤0.03 ≤0,1 ≤1,5





Số đoàn tàu hộp số

1 2
Tỉ lệ giảm



1/6



1 / 15,1 / 18,1 / 26,1 / 47,1 / 66
Chiều dài (mm)



41.3



59,6
Trọng lượng (g)



491.0



700.0


Kích thước cơ học



Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 1



Tỷ lệ hộp số khác



NEMA 23 BRUSHLESS MOTOR CÓ THỂ PHÙ HỢP VỚI GEARBOX SAU ĐÂY



Hộp số hành tinh 36mm
Tỉ lệ giảm Tải trọng cho phép tạm thời (Nm) Chiều dài (mm) Số lượng xe lửa
1/4 1,0 24.8 1
1/5
1/16 3.5 32.4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Hộp số hành tinh 42mm
Tỉ lệ giảm Tải trọng cho phép tạm thời (Nm) Chiều dài (mm) Số lượng xe lửa
1/4 3.0 32,5 1
1/6
1/15 12 46.3 2
1/18
1/25
1/36
1/54 25 60.1 3
1/65
1/90
1/112
1/155
1/216 30 60.1 3





Giấy chứng nhận



Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 9 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 10 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 11

Báo cáo ROHS động cơ bước

Ngày: 09 tháng 6 năm 2021

Báo cáo BLDC Motor ROHS

Ngày: 09 tháng 6 năm 2021

Chứng chỉ CE
Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 12 Brushless Dc Gear Motor 0.1 N.M-16 N.M Nema 14 Nema 17 Nema 23 24V Electric Motor 13
IATF 16949: 2016
Có giá trị đến ngày: 02 tháng 06 năm 2024
ISO 9001: 2015
Có giá trị đến ngày: 02 tháng 06 năm 2024





THIẾT BỊ SẢN XUẤT



Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 7



TRUNG TÂM CNC ROTOR MÀI LASER SPOT HÀN

NGOÀI VÒNG KẾT NỐI



Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 8



MÁY LÀM GIÓ TỰ ĐỘNG ĐA ĐẦU TỰ ĐỘNG

MÁY GIÓ MÁY GIÓ



Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 9



           DÒNG LẮP RÁP TỰ ĐỘNG

DÂY CHUYỀN LẮP RÁP



Giao hàng trọn gói



Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 10

Động cơ hộp số không chổi than có thể tùy chỉnh NEMA23 24v 0.8ohms 57mm * 57mm 11



Câu hỏi thường gặp



1. bạn có phải là nhà máy?

Có, chúng tôi là nhà máy.Thương hiệu Hetai của chúng tôi là nhà sản xuất động cơ vi mô nổi tiếng trong hơn 20 năm
Trung Quốc.Sản phẩm chính bao gồm động cơ bước lai, động cơ DC không chổi than, động cơ servo và hộp số hành tinh.

2. Bạn có thông tin liên hệ khác không?
Có, vui lòng gửi email cho chúng tôi: info@ht-motor.com 3. Làm cách nào để chúng tôi có được danh mục của bạn?
Vui lòng truy cập trang web bên dưới để tải xuống: https: //new.ht-motor.net/index.php? M = content & c = index & a =ists & catid = 136

3. tôi có thể thử nghiệm mẫu không?
Có, mẫu và vận chuyển hàng hóa được tính phí.

4. tôi có thể nhận được sản phẩm tùy chỉnh?
Chắc chắn, tất cả các sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.

5. làm thế nào để bạn vận chuyển hàng hóa?
Chúng tôi thường gửi hàng bằng chuyển phát nhanh (DHL / UPS / FEDEX / TNT), bằng đường biển và đường hàng không, cũng chấp nhận giao nhận hàng hóa.

6. các điều khoản thanh toán là gì?
T / T (chuyển khoản ngân hàng), Paypal (0,5% phí paypal), chấp nhận đơn đặt hàng đảm bảo ALIBABA

7. Đây có phải là giá cuối cùng của bạn?Tôi có thể được giảm giá?
Giá của chúng tôi là giá xuất xưởng.Nếu bạn có số lượng lớn, chúng tôi có thể thương lượng về chiết khấu.

8. bảo hành cho sản phẩm của bạn là gì?
Bảo hành của chúng tôi là một năm.Nếu bất kỳ vấn đề chất lượng nào xảy ra với phía chúng tôi trong thời gian này, chúng tôi sẽ chịu chi phí vận chuyển và thay thế.Xin lưu ý những hư hỏng do sử dụng sản phẩm không đúng cách sẽ không được bảo hành.
