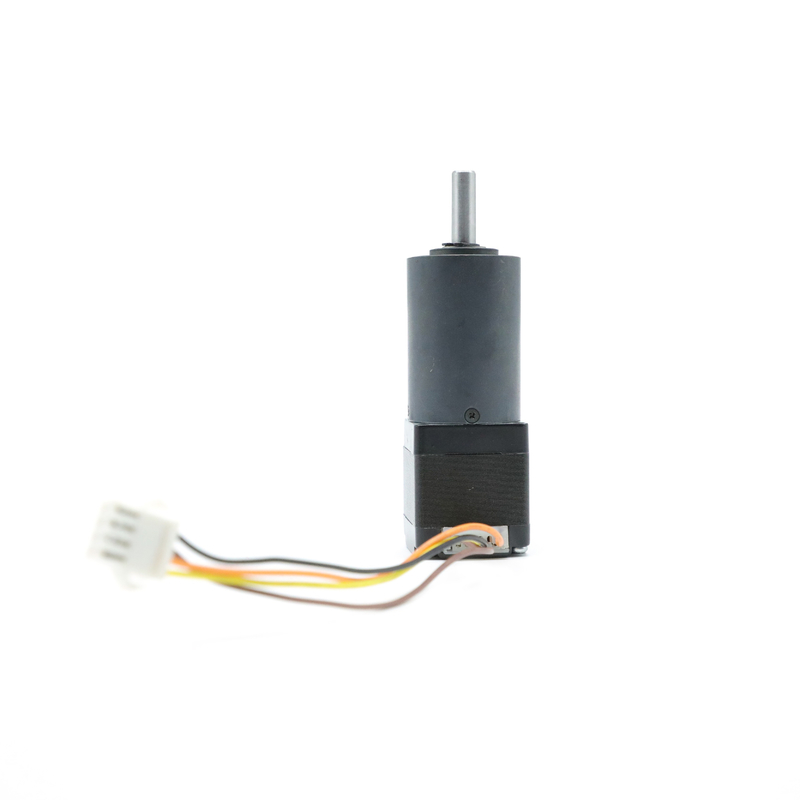

Hộp số Nema 11 Động cơ bước Mô-men xoắn cao 4,22V 0,67A
| Nguồn gốc | TRUNG QUỐC |
|---|---|
| Hàng hiệu | HeTai |
| Chứng nhận | CE ROHS ISO |
| Số mô hình | 28YGH102-XXAG107 |
| Số lượng đặt hàng tối thiểu | 50 |
| Giá bán | USD |
| chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
| Thời gian giao hàng | 25 ngày |
| Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp | 10000 chiếc / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Động cơ hộp số bước | Bước góc | 1,8 ° |
|---|---|---|---|
| Tăng nhiệt độ | Tối đa 80 ℃ | Hiện hành | 0,67A |
| Nhiệt độ môi trường xung quanh | -20 ℃ ~ + 50 ℃ | Giữ mô-men xoắn | 6kg.cm |
| Điện cảm | 3,7mh / pha | Mang ở đầu ra | vòng bi tay áo |
| Tải trọng hướng tâm (10mm tính từ mặt bích) | ≤450N | Tải trọng trục | ≤200N |
| Điểm nổi bật | Động cơ bước hộp số 0,67A,Động cơ bước hộp số Nema 11 |
||
Mô tả sản phẩm
Nema 11 4,22V 0,67A 28YGH102-XXAG107 Hộp số tiết kiệm chi phí Động cơ bước Mô-men xoắn cao
Hộp số hành tinh hay còn gọi là hộp giảm tốc hành tinh là một trong những loại hộp số rất thú vị trong việc điều khiển chuyển động.
28YGH102-XXAG107 là một loại động cơ siêu nhỏ, đặc trưng của nó là tiếng ồn thấp và mô-men xoắn cao. Tâm của bánh răng đầu vào của hộp số hành tinh quay xung quanh tâm của bánh răng đầu ra, và trục đầu vào và trục đầu ra được căn chỉnh.Điều này cho thấy rằng nó là một hộp số có các tâm quay đầu vào và đầu ra giống nhau
Mô hình này đang sử dụng hộp số luyện kim bột 28mm,Thiết kế khá phức tạp vì chúng hiệu quả và vẫn dễ bảo trì.
Đặc điểm kỹ thuật điện
| BƯỚC ANGLE | ° / BƯỚC | 1,8 |
| ĐIỆN ÁP ĐỊNH MỨC | V | 4,22 |
| HIỆN HÀNH | MỘT GIAI ĐOẠN | 0,67 |
| SỨC CẢN | Ω / PHASE | 6,3 |
| CÔNG CỤ | mH / PHASE | 3.7 |
| HOLDING TORQUE | kg.cm | 6 |
| LỚP CÁCH NHIỆT | B | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
Kích thước cơ học
Sơ đồ hệ thống dây điện
| BẢNG KẾT NỐI ĐIỆN | ||
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | MÀU ĐỎ | UL1007 26AWG |
| HALL A | MÀU XANH LÁ | |
| HALL B | MÀU XANH DA TRỜI | |
| GỌI C | TRẮNG | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN A | TRÁI CAM | |
| GIAI ĐOẠN B | MÀU VÀNG | |
| GIAI ĐOẠN C | MÀU NÂU | |
GEARBOXĐặc điểm kỹ thuật điện
Đường kính ngoài 28mmLuyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0,4 | ≤1,5 |
| Hộp số hành tinh 28 loại vuông | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Hộp số hành tinh loại 28 vòng | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/14 | 0,5 | 1,5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
