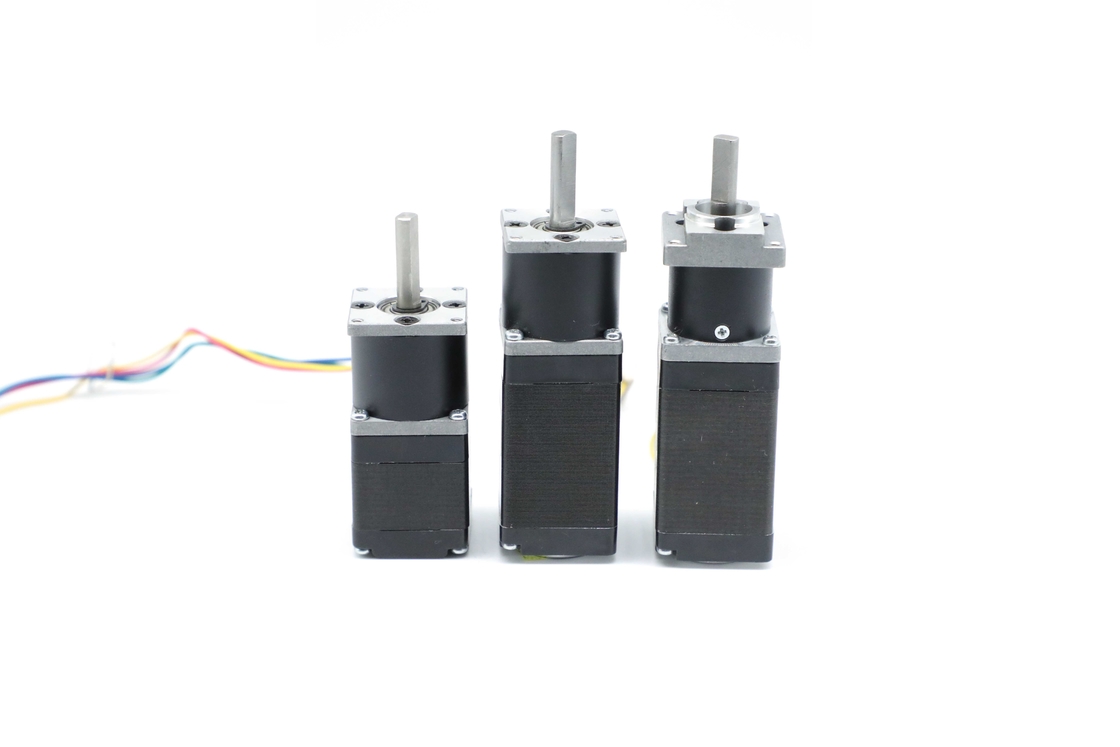

Hộp số hành tinh Nema11 Động cơ 12V 40,5mm 3,4W với hộp số 28BL01AG14
| Nguồn gốc | TRUNG QUỐC |
|---|---|
| Hàng hiệu | HeTai |
| Chứng nhận | CE ROHS ISO |
| Số mô hình | 28BL01AG14 |
| Số lượng đặt hàng tối thiểu | 50 |
| Giá bán | USD |
| chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
| Thời gian giao hàng | 25 ngày |
| Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp | 10000 chiếc / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Động cơ hộp số không chổi than | Vôn | 12 |
|---|---|---|---|
| Tốc độ định mức | 214 ± 10% | tỉ lệ giảm | 1/14 |
| Mô-men xoắn định mức | 0,15 Nm | Vật liệu chống điện | 100MΩ Tối thiểu 500 VDC |
| Lớp cách nhiệt | B | Chiều cao động cơ | 40,5 mm |
| Chơi lực đẩy của trục | ≤0,4 | Công suất ra | 3,4W |
| Phản ứng dữ dội khi không tải | ≤1,5 ° | Trọng lượng động cơ | 0,25 Kg |
| Điểm nổi bật | Hộp số hành tinh Nema11,Hộp số hành tinh Nema11 12V,Động cơ không chổi than 12V với hộp số |
||
Mô tả sản phẩm
Hộp số hành tinh Nema11 12V 40.5mm 3.4W Động cơ với hộp số 28BL01AG14
Vì có nhiều tiếp xúc bề mặt hơn.Thao tác cuộn nhẹ nhàng hơn nhiều và hầu như không có hiện tượng nhảy.Vì vậy, có tiếng ồn thấp trong động cơ hộp số hành tinh.28BL01AG14 là một loại động cơ mini.Khía cạnh quan trọng để đảm bảo hiệu quả là hộp số hành tinh có quán tính thấp và khả năng truyền mô-men xoắn cao. Lựa chọn hộp số hành tinh với các thông số kỹ thuật chính xác là một cách đáng tin cậy để nâng cao hiệu quả của bất kỳ hệ thống cơ khí nào.
Đặc điểm kỹ thuật điện:
| Người mẫu | ||||
| Phần động cơ | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Tỉ lệ | 1:14 | 1:30 | 1:64 | |
| Đường kính hộp số | 28 | 28 | 28 | |
| Số giai đoạn | Giai đoạn | 3 | 3 | 3 |
| Số lượng cực | Ba Lan | 4 | 4 | 4 |
| Điện áp định mức | VDC | 12 | 24 | 24 |
| Mô-men xoắn định mức | Nm | 0,15 | 0,65 | 2 |
| Tốc độ định mức | Rpm | 214 | 100 | 46 |
| Đánh giá hiện tại | Amps | 0,9 | 1 | 2 |
| Công suất ra | Watts | 3,4 | 6,8 | 9,6 |
| Chiều cao động cơ | mm | 40,5 | 53 | 78 |
| Trọng lượng động cơ | Kilôgam | 0,25 | 0,31 | 0,36 |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
|
BẢNG KẾT NỐI ĐIỆN |
||
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | MÀU ĐỎ | UL1007 26AWG |
| HALL A | MÀU XANH LÁ | |
| HALL B | MÀU XANH DA TRỜI | |
| GỌI C | TRẮNG | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN A | TRÁI CAM | |
| GIAI ĐOẠN B | MÀU VÀNG | |
| GIAI ĐOẠN C | MÀU NÂU | |
Kích thước cơ học
Bạn có thể chọn hộp số khác từ:
Đường kính ngoài 28mmLuyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0,4 | ≤1,5 |
| Hộp số hành tinh 28 loại vuông | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Hộp số hành tinh loại 28 vòng | ||||||
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/14 | 0,5 | 1,5 | 72% | 29.8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
