| Tên thương hiệu: | Hetai |
| Số mẫu: | 57BL |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

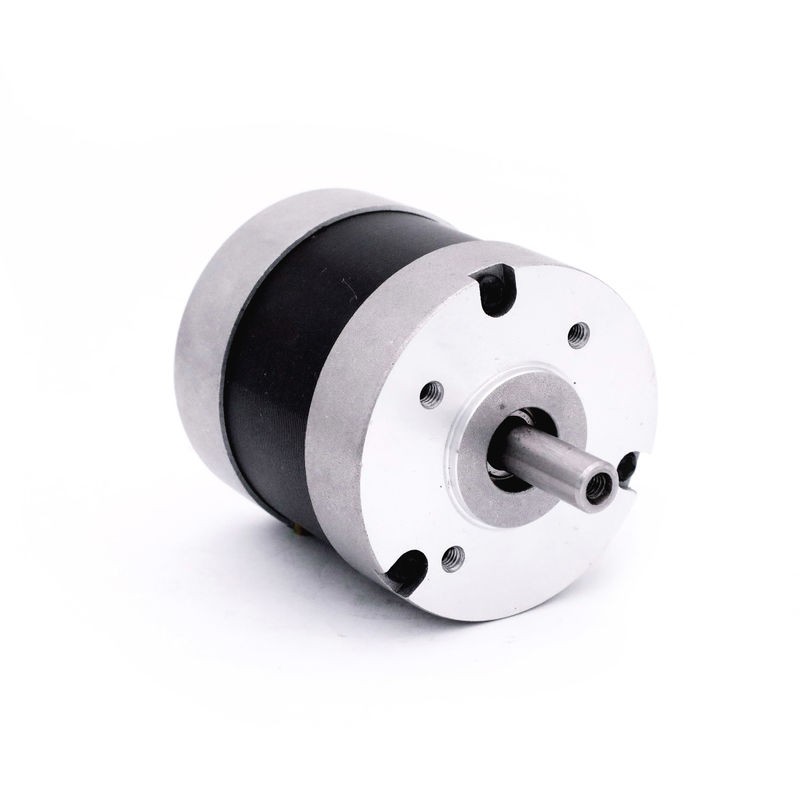

Dòng 57BL NEMA 23 micro 24V Động cơ DC không chổi than 3000 vòng / phút
57BL01G 3 pha 4 cực Điện áp 24V, Dòng định mức 0,77A, Mômen định mức 0,057 Nm, Công suất 15W
57BL02A 3 pha 4 cực Điện áp24V, định mức hiện tại1,87A,Định mức mô-men xoắn0,11 Nm, Công suất 34,5W
57BL03B 3 pha 4 cực Điện áp24V, định mức hiện tại3,17A,Định mức mô-men xoắn0,18 Nm, Công suất 56W
57BL04A 3 pha 4 cực Điện áp 24V, định mức hiện tại3,67A,Mô-men xoắn định mức 0,66 Nm, Công suất 69W
57BL05A 3 giai đoạn 4cực Điện áp 24V, Dòng định mức 5,33A, Mô-men xoắn định mức 0,33 Nm, Công suất 104W
57BL063 giai đoạn 4cực Điện áp 24V, Dòng định mức 7A, Mô-men xoắn định mức 0,44 Nm, Công suất 138W
Đối với dòng 57BL động cơ không chổi than được tích hợp sẵn, tiết kiệm chi phí và thuận tiện hơn cho người sử dụng, điều này cũng làm tăng độ tin cậy.
Đặc điểm kỹ thuật điện:
| Người mẫu | Người mẫu | Người mẫu | Người mẫu | Người mẫu | Người mẫu | ||
| Sự chỉ rõ | Đơn vị | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| Số giai đoạn | Giai đoạn | 3 | |||||
| Số lượng cực | Ba Lan | 4 | |||||
| Điện áp định mức | VDC | 24 | |||||
| Tốc độ định mức | Rpm | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Đánh giá hiện tại | Một | 0,77 | 1.87 | 3,17 | 3,67 | 5.33 | 7.00 |
| Mô-men xoắn định mức | Nm | 0,057 | 0,11 | 0,18 | 0,22 | 0,33 | 0,44 |
| Công suất định mức | W | 15 | 34,5 | 56 | 69 | 104 | 138 |
| Mô men xoắn cực đại | mN.m | 0,17 | 0,33 | 0,54 | 0,66 | 0,99 | 1,32 |
| Dòng điện cao điểm | Amps | 2.3 | 5,6 | 9.5 | 11 | 16 | 21 |
| Mô-men xoắn không đổi | Nm / A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
| Trở lại hằng số EMF | V / kRPM | 7.75 | 6.2 | 5.9 | 6,3 | 6,5 | 6.6 |
| Chiều dài cơ thể | mm | 41,5 | 46,5 | 56,5 | 66,5 | 86,5 | 106,5 |
| Trọng lượng | Kilôgam | 0,35 | 0,44 | 0,56 | 0,67 | 0,95 | 1.18 |
* Sản phẩm có thể được tùy chỉnh với các yêu cầu đặc biệt.
* Sản phẩm có thể ăn khớp với hộp số 42, 52, 56, 63 mm
Kích thước cơ học
Sơ đồ hệ thống dây điện
| HÀM SỐ | MÀU SẮC | |
| + 5V | MÀU ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALLB | MÀU XANH LÁ | |
| HALLC | MÀU XANH DA TRỜI | |
| GND | MÀU ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL1007 20AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
