Động cơ Dc không chổi than với hộp số hành tinh 24v 40w

Động cơ Dc không chổi than với hộp số hành tinh 24v 40w

Tên thương hiệu:	HeTai
Số mẫu:	57BL
MOQ:	50
giá bán:	USD
Thời gian giao hàng:	25 ngày
Điều khoản thanh toán:	L / C, D / P, T / T, Western Union, MoneyGram

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE ROHS ISO

Tên sản phẩm:

Động cơ hộp số không chổi than

Kiểu uốn lượn:

Ngôi sao

Góc hiệu ứng hội trường:

Góc điện 120 °

Lớp cách nhiệt:

Cấp IP:

Vật liệu chống điện:

100MΩ Tối thiểu 500VC DC

Độ bền điện môi:

600VAC 1 phút

Nhiệt độ môi trường:

-20oC ~ + 50oC

Lực hướng tâm tối đa:

75N (10mm tính từ mặt bích phía trước)

Lực dọc trục tối đa:

Khớp hộp số:

42mm, 52mm, 56mm, 63mm

Mômen dung sai thời điểm tối đa:

30 Nm

chi tiết đóng gói:

Thùng carton với hộp xốp bên trong, Pallet

Khả năng cung cấp:

10000 chiếc / tháng

Làm nổi bật:

động cơ bldc với hộp số hành tinh

động cơ dc 24v 200 vòng / phút

động cơ không chổi than Dc và hộp số

Mô tả sản phẩm

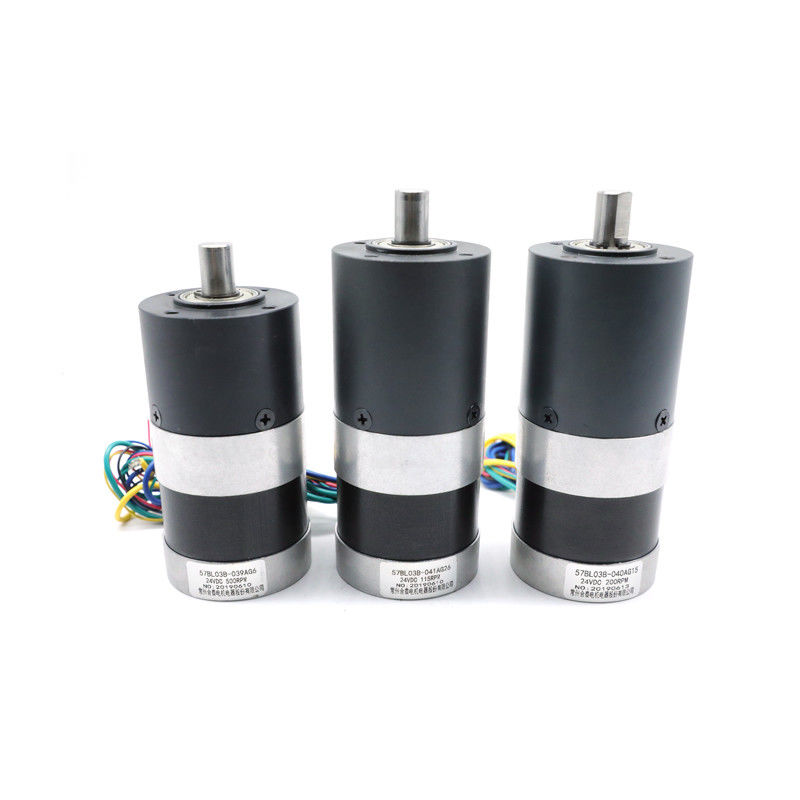

57BL CE ROHS ISO tùy chỉnh động cơ bldc tối đa 10Nm không chổi than với hộp số hành tinh tiếng ồn thấp

Người mẫu	Tỉ lệ giảm	Đường kính hộp số	Vật liệu vỏ hộp số	Điện áp (V)	Công suất (W)	Tốc độ (RPM)	Mô-men xoắn định mức (Nm)
57BL03B-039AG6	6: 1	56mm	Luyện kim bột	24	41	500	0,79
57BL03B-040AG15	15: 1	56mm	Luyện kim bột	24	40	200	1,9
57BL03B-041AG26	26: 1	56mm	Luyện kim bột	24	40	115	3,3

PHẦN ĐỘNG CƠ Đặc điểm kỹ thuật điện:

		Người mẫu	Người mẫu	Người mẫu	Người mẫu	Người mẫu	Người mẫu
Sự chỉ rõ	Đơn vị	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Số giai đoạn	Giai đoạn	3	3	3	3	3	3
Số lượng cực	Ba Lan	4	4	4	4	4	4
Điện áp định mức	VDC	24	24	24	24	24	24
Tốc độ định mức	Rpm	2500	3000	3000	3000	3000	3000
Đánh giá hiện tại	MỘT	0,77	1.87	3,17	3,67	5.33	7.00
Mô-men xoắn định mức	Nm	0,057	0,11	0,18	0,22	0,33	0,44
Công suất định mức	W	15	34,5	56	69	104	138
Mô men xoắn cực đại	Nm	0,17	0,33	0,54	0,66	0,99	1,32
Dòng điện cao điểm	Amps	2.3	5,6	9.5	11	16	21
Mô-men xoắn không đổi	Nm / A	0,074	0,059	0,057	0,060	0,062	0,063
Trở lại hằng số EMF	V / kRPM	7.75	6.2	5.9	6,3	6,5	6.6
Chiều dài cơ thể	mm	41,5	46,5	56,5	66,5	86,5	106,5
Cân nặng	Kilôgam	0,35	0,44	0,56	0,67	0,95	1.18

* Sản phẩm có thể ghép hộp số 42, 52, 56, 63mm

* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.

Sơ đồ hệ thống dây điện

HÀM SỐ	MÀU SẮC
+ 5V	MÀU ĐỎ	UL1007 26AWG
HALL A	MÀU VÀNG
HALL B	MÀU XANH LÁ
GỌI C	MÀU XANH DƯƠNG
GND	MÀU ĐEN
GIAI ĐOẠN A	MÀU VÀNG	UL1015 20AWG
GIAI ĐOẠN B	MÀU XANH LÁ
GIAI ĐOẠN C	MÀU XANH DƯƠNG

Kích thước cơ học

Động cơ Dc không chổi than với hộp số hành tinh 24v 40w 0

Thông số kỹ thuật điện PHẦN GEARBOX

Đường kính ngoài 42mm Luyện kim bột

Vật liệu nhà ở	Mang ở đầu ra	Tải trọng hướng tâm (10mm tính từ mặt bích) N	Tải trọng dọc trục (N)	Lực ép phù hợp trục tối đa (N)	Phát hướng tâm của trục (mm)	Lực đẩy của trục (mm)	Phản ứng dữ dội khi không tải (°)
Luyện kim bột	tay áo mang	≤120	≤80	≤500	≤0.03	≤0.1	≤1,5

Tỉ lệ giảm	Mômen dung sai định mức (Nm)	Mômen dung sai thời điểm tối đa (Nm)	Hiệu quả%	Chiều dài L (mm)	Trọng lượng (g)	Số lượng xe lửa
1/4	1,0	3.0	81%	32,5	170	1
1/6
1/15	4.0	12	72%	46.3	207	2
1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60.1	267

Kích thước cơ học

Đường kính ngoài 52mm Hợp kim kẽm

Vật liệu nhà ở	Mang ở đầu ra	Tải trọng hướng tâm (10mm tính từ mặt bích) N	Tải trọng dọc trục (N)	Lực ép phù hợp trục tối đa (N)	Phát hướng tâm của trục (mm)	Lực đẩy của trục (mm)	Phản ứng dữ dội khi không tải (°)
Hợp kim kẽm	vòng bi tay áo	≤450	≤200	≤1000	≤0.03	≤0.1	≤1,5

Tỉ lệ giảm	Mômen dung sai định mức (Nm)	Mômen dung sai thời điểm tối đa (Nm)	Hiệu quả%	Chiều dài (mm)	Trọng lượng (g)	Số lượng xe lửa
1/13	2.0	6.0	81%	52,9	345	1

Kích thước cơ học

Động cơ Dc không chổi than với hộp số hành tinh 24v 40w 2

Đường kính ngoài 56mm Luyện kim bột

Vật liệu nhà ở	Mang ở đầu ra	Tải trọng hướng tâm (10mm tính từ mặt bích) N	Tải trọng dọc trục (N)	Lực ép phù hợp trục tối đa (N)	Phát hướng tâm của trục (mm)	Lực đẩy của trục (mm)	Phản ứng dữ dội khi không tải (°)
Luyện kim bột	vòng bi tay áo	≤450	≤200	≤1000	≤0.03	≤0.1	≤1,5

Tỉ lệ giảm	Mômen dung sai định mức (Nm)	Mômen dung sai thời điểm tối đa (Nm)	Hiệu quả%	Chiều dài L (mm)	Trọng lượng (g)	Số lượng xe lửa
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Kích thước cơ học

Động cơ Dc không chổi than với hộp số hành tinh 24v 40w 3

Đường kính ngoài 56mm Nhựa kỹ thuật

Vật liệu nhà ở	Mang ở đầu ra	Tải trọng hướng tâm (10mm tính từ mặt bích) N	Tải trọng dọc trục (N)	Lực ép phù hợp trục tối đa (N)	Phát hướng tâm của trục (mm)	Lực đẩy của trục (mm)	Phản ứng dữ dội khi không tải (°)
Nhựa kỹ thuật	tay áo mang	≤450	≤200	≤1000	≤0.03	≤0.1	≤1,5

Tỉ lệ giảm	Mômen dung sai định mức (Nm)	Mômen dung sai thời điểm tối đa (Nm)	Hiệu quả%	Chiều dài L (mm)	Trọng lượng (g)	Số lượng xe lửa
1/15	8.0	25	72%	61,6	450	2
1/18
1/26
1/47	16	50
1/66

Kích thước cơ học

Động cơ Dc không chổi than với hộp số hành tinh 24v 40w 3

Đường kính ngoài 56 mm Hợp kim kẽm

Vật liệu nhà ở	Mang ở đầu ra	Tải trọng hướng tâm (10mm tính từ mặt bích) N	Tải trọng dọc trục (N)	Lực ép phù hợp trục tối đa (N)	Phát hướng tâm của trục (mm)	Lực đẩy của trục (mm)	Phản ứng dữ dội khi không tải (°)
Hợp kim kẽm	vòng bi tay áo	≤450	≤200	≤1000	≤0.03	≤0.1	≤1,5

Tỉ lệ giảm	Mômen dung sai định mức (Nm)	Mômen dung sai thời điểm tối đa (Nm)	Hiệu quả%	Chiều dài L (mm)	Trọng lượng (g)	Số lượng xe lửa
1/4	2.0	6	81%	43.3	350	1
1/6
1/13				52,7	400

Kích thước cơ học

Đường kính ngoài 63mm Hợp kim kẽm

Vật liệu nhà ở	Mang ở đầu ra	Tải trọng hướng tâm (10mm tính từ mặt bích) N	Tải trọng dọc trục (N)	Lực ép phù hợp trục tối đa (N)	Phát hướng tâm của trục (mm)	Lực đẩy của trục (mm)	Phản ứng dữ dội khi không tải (°)
Hợp kim kẽm	vòng bi tay áo	≤450	≤200	≤1000	≤0.03	≤0.1	≤1,5

Tỉ lệ giảm

Mômen dung sai định mức (Nm)

Mômen dung sai thời điểm tối đa (Nm)

Hiệu quả%

Chiều dài

L (mm)

Trọng lượng (g)

Số lượng xe lửa

1/8

3.0

8.0

81%

75,5

400

Kích thước cơ học

Bằng cách bố trí bánh răng mặt trời và bánh răng hành tinh khác nhau, mô-men xoắn đầu ra cao và tỷ lệ tốc độ rộng sẽ đạt được.Ngoài ra, hộp số hành tinh có quán tính thấp hơn và truyền mô-men xoắn cao, tất cả đều là những khía cạnh quan trọng đảm bảo hiệu quả.

Khả năng thay đổi chính xác mức công suất và tốc độ làm cho hộp số hành tinh phù hợp với nhiều ứng dụng đặc biệt như tuabin gió, động cơ đốt trong, v.v.
