| Tên thương hiệu: | HeTai |
| Số mẫu: | 42BLY |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 25 ngày |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

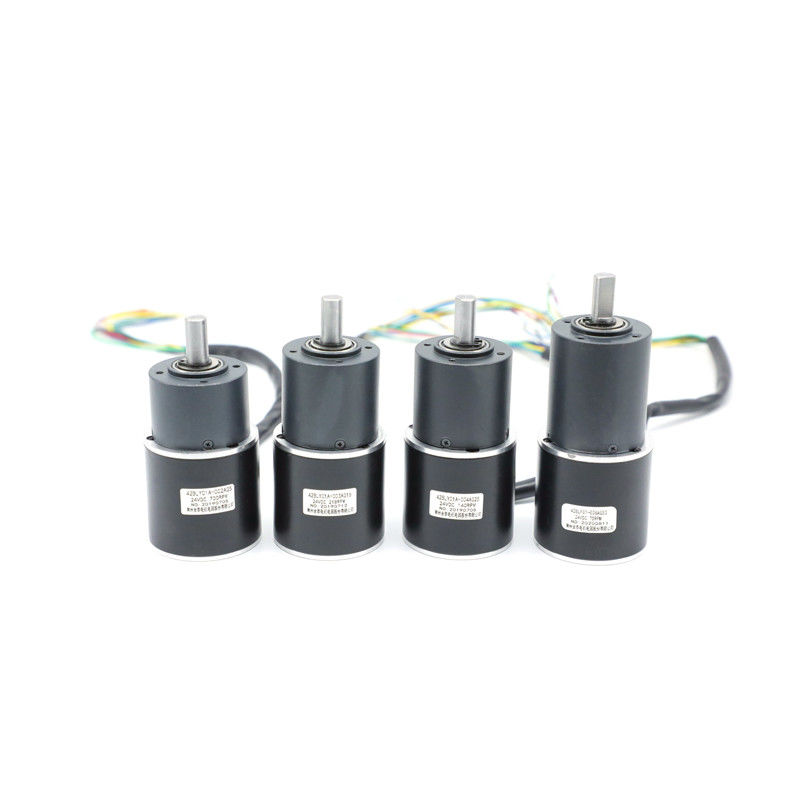

42BLY NEMA 17 Hộp số hành tinh tùy chỉnh động cơ một chiều không chổi than mô-men xoắn cao hơn tốc độ thấp
Lợi thế của hộp số hành tinh
1.Tăng độ lặp lại: Tải trọng hướng tâm và trục tốc độ lớn hơn của nó mang lại độ tin cậy và mạnh mẽ, giảm thiểu sự sai lệch của bánh răng.
2.Độ chính xác hoàn hảo: Hầu hết độ ổn định góc quay cải thiện độ chính xác và độ tin cậy của chuyển động.
3. Mức độ tiếng ồn thấp hơn vì có nhiều tiếp xúc bề mặt hơn.Lăn nhẹ nhàng hơn nhiều và các bước nhảy hầu như không tồn tại.
4. độ bền cao hơn: Do độ cứng xoắn của nó và cán tốt hơn.Do đó, đạt được hiệu quả cao hơn của bánh răng và hoạt động trơn tru hơn nhiều.
5. Mức độ hiệu quả rất tốt: Bộ giảm tốc hành tinh mang lại hiệu quả cao hơn
6.Tăng mômen truyền: Với nhiều răng tiếp xúc, cơ cấu có thể truyền và chịu được nhiều mômen hơn.Ngoài ra, nó thực hiện nó một cách đồng đều hơn.
7. Tính linh hoạt tối đa: Cơ chế của nó được chứa trong một hộp số hình trụ, có thể được lắp đặt ở hầu hết mọi không gian.
| Mô hình | Mô-men xoắn NM | Tải xuyên tâm tối đa | Tải trọng trục | Tỉ lệ giảm | Vật liệu vỏ hộp số | Điện áp (V) | Công suất (W) | Tốc độ (RPM) |
| 42BLY01A-002AG5 | 0,16 | ≤120N (10mm tính từ mặt bích phía trước) |
≤80N |
5: 1 | Luyện kim bột | 24 | 12 | 700 |
| 42BLY01A-003AG16 | 0,46 | 16: 1 | 24 | 11 | 218 | |||
| 42BLY01A-004AG25 | 0,72 | 25: 1 | 24 | 18 | 140 | |||
| 42BLY01A-005AG62 | 1,60 | 62: 1 | 24 | 9 | 56 |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
PHẦN ĐỘNG CƠ Đặc điểm kỹ thuật điện:
| Mô hình | Mô hình | Mô hình | ||
| Sự chỉ rõ | Đơn vị | 42BLY01C | 42BLY02 | 42BLY302-001 |
| Số giai đoạn | Giai đoạn | 3 | 3 | 3 |
| Số lượng cực | Ba Lan | 4 | 4 | 4 |
| Điện áp định mức | VDC | 24 | 24 | 24 |
| Tốc độ định mức | Rpm | 3000 | 3000 | 3000 |
| Đánh giá hiện tại | A | 0,63 | 1,77 | 2,53 |
| Mô-men xoắn định mức | Nm | 0,035 | 0,08 | 0,13 |
| Công suất định mức | W | 11 | 25 | 41 |
| Mô men xoắn cực đại | mN.m | 0,105 | 0,24 | 0,39 |
| Dòng điện cao điểm | Amps | 1,9 | 5.3 | 7.6 |
| Mô-men xoắn không đổi | Nm / A | 0,054 | 0,045 | 0,051 |
| Trở lại hằng số EMF | V / kRPM | 5,7 | 4,7 | 5.3 |
| Chiều dài cơ thể | mm | 42 | 60 | 78 |
| Cân nặng | Kilôgam | 0,25 | 0,38 | 0,56 |
Sơ đồ hệ thống dây điện
|
BẢNG KẾT NỐI ĐIỆN |
||
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALL B | MÀU XANH LÁ | |
| GỌI C | MÀU XANH DA TRỜI | |
| GND | ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL3265 22AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI | |
Kích thước cơ học
Đặc điểm kỹ thuật điện PHẦN GEARBOX:
36mm Luyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
| 1/4 | 0,3 | 1,0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1,2
|
3.5
|
72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2,5
|
7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Kích thước cơ học
36mm Hợp kim kẽm
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Hợp kim kẽm |
Xốp vòng bi |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0,4 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
| 1/12 | 0,3 | 1,0 | 81% | 26.8 | 100 | 1 |
Kích thước cơ học
Đường kính ngoài 42mm Luyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
| 1/4 | 1,0 | 3.0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4.0 | 12 | 72% | 46.3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8.0
|
25
|
65%
|
60.1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60.1 | 267 |
Kích thước cơ học
