| Tên thương hiệu: | Hetai |
| Số mẫu: | 36BL |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |
36BL nema14 CE ROHS ISO 12 / 24V 3000RPM 0,03Nm động cơ không chổi than micro BLDC
| Mô hình | Tỉ lệ giảm | Đường kính hộp số | Vật liệu vỏ hộp số | Điện áp (V) | Công suất (W) | Tốc độ (RPM) | Mô-men xoắn định mức (Nm) |
| 36BLY 01A-001AG76 | 76: 1 | 36mm | Luyện kim bột | 24 | 15 | 94 | 1,5 |

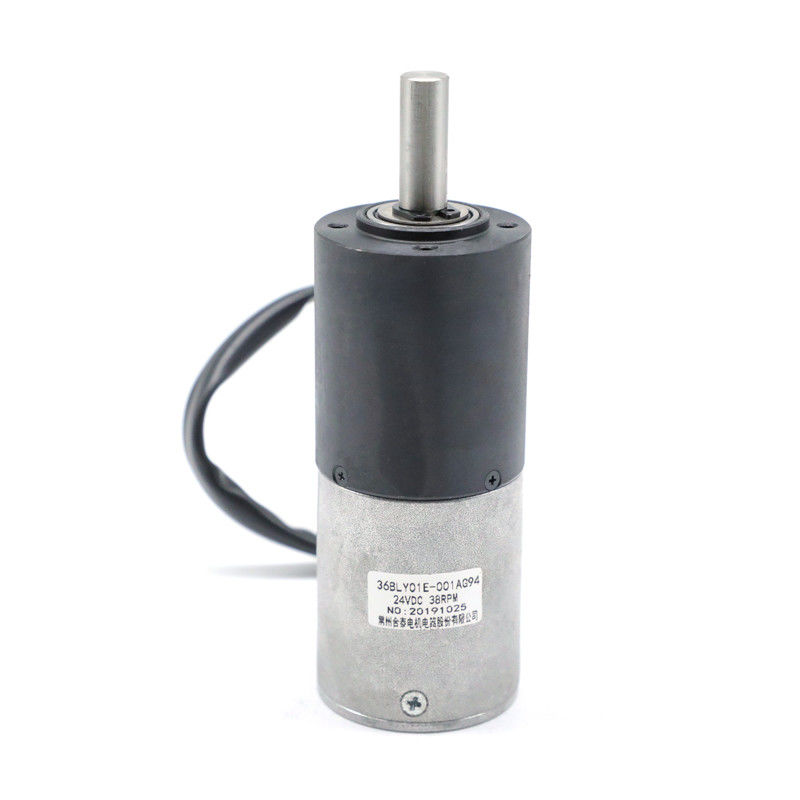

| 36BLY01E-001AG94 | 94: 1 | 36mm | Luyện kim bột | 24 | số 8 | 38 | 2 |
Dòng 36BL có trọng lượng nhẹ và tiết kiệm không gian, đồng thời có mô-men xoắn cao.
PHẦN ĐỘNG CƠ Đặc điểm kỹ thuật điện:
| Mô hình | ||
| Sự chỉ rõ | Đơn vị | 36BLY01 |
| Số giai đoạn | Giai đoạn | 3 |
| Số lượng cực | Ba Lan | 4 |
| Điện áp định mức | VDC | 24 |
| Tốc độ định mức | Rpm | 3000 |
| Đánh giá hiện tại | A | 2.0 |
| Mô-men xoắn định mức | Nm | 0,03 |
| Công suất định mức | W | 9.4 |
| Mô men xoắn cực đại | mN.m | 0,09 |
| Dòng điện cao điểm | Amps | 6 |
| Mô-men xoắn không đổi | Nm / A | 0,015 |
| Trở lại hằng số EMF | V / kRPM | 1,6 |
| Chiều dài cơ thể | mm | 42 |
| Cân nặng | Kilôgam | 0,16 |
Kích thước cơ học
*** Lưu ý: Các sản phẩm có thể được tùy chỉnh theo yêu cầu của bạn.Vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
* Sản phẩm có thể đấu hộp số 32, 36mm
Sơ đồ hệ thống dây điện:
| BẢNG KẾT NỐI ĐIỆN | ||
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | ĐỎ | UL1007 26AWG |
| HALL A | MÀU XANH LÁ | |
| HALL B | MÀU XANH DA TRỜI | |
| GỌI C | TRẮNG | |
| GND | ĐEN | |
| GIAI ĐOẠN A | NÂU | |
| GIAI ĐOẠN B | MÀU VÀNG | |
| GIAI ĐOẠN C | TRÁI CAM | |
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
| 1/4 | 0,3 | 1,0 | 81% | 29.1 | 150 | 1 |
| 1/5 | ||||||
| 1/16 |
1,2
|
3.5
|
72% | 38.1 | 185 | 2 |
| 1/23 | ||||||
| 1/33 | ||||||
| 1/67 |
2,5
|
7,5 | 65% | 47.1 | 220 | 3 |
| 1/94 | ||||||
| 1/133 | ||||||
| 1/188 |
Kích thước cơ học
36mm Luyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0,1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
| 1/4 | 0,3 | 1,0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1,2
|
3.5
|
72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2,5
|
7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Kích thước cơ học
36mm Hợp kim kẽm
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Hợp kim kẽm |
Xốp vòng bi |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0,4 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
| 1/12 | 0,3 | 1,0 | 81% | 26.8 | 100 | 1 |
Kích thước cơ học
Động cơ BLDC tận dụng các ưu điểm của các loại động cơ AC, DC và Universal và kết hợp chúng thành một khối.Nó có tuổi thọ cao, ít bảo trì, hoạt động êm ái và khả năng thay đổi tốc độ của động cơ AC;mô-men xoắn khởi động cao và đường cong mô-men xoắn tốc độ tuyến tính của động cơ điện một chiều;và giống như cả động cơ AC & DC, nó hoạt động tốt với hộp số.Động cơ DC không chổi than có mật độ công suất cao, chỉ đứng sau động cơ Phổ thông và chúng có xếp hạng hiệu suất tốt nhất từ 65 đến 80%.
