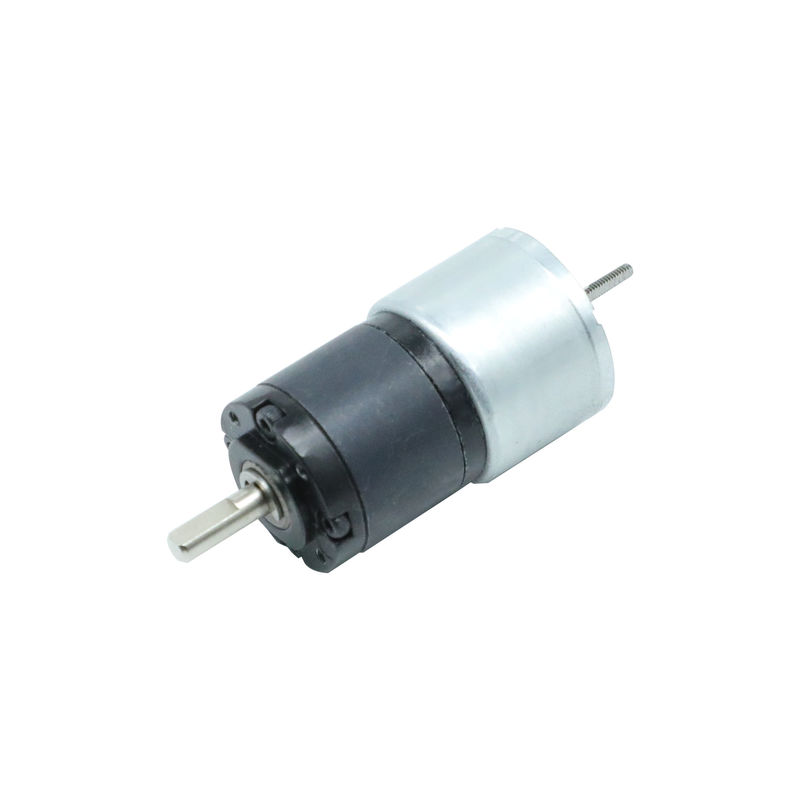

Động cơ bánh răng hành tinh Dc không chổi than 22mm 24V 8w 3 pha 0,02nm
Nguồn gốc | Trung Quốc |
---|---|
Hàng hiệu | Hetai |
Chứng nhận | CE ROHS ISO |
Số mô hình | 22BL201-001 |
Số lượng đặt hàng tối thiểu | 50 |
Giá bán | USD |
chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
Thời gian giao hàng | 28-31 |
Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
Khả năng cung cấp | 1000 CÁI / Tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên sản phẩm | Động cơ hộp số không chổi than | Kiểu uốn lượn | Ngôi sao |
---|---|---|---|
Góc hiệu ứng hội trường | Góc điện 120 ° | Lớp cách nhiệt | B |
Nhiệt độ môi trường | -20oC ~ + 50oC | Vật liệu chống điện | 100MΩ Tối thiểu 500VC DC |
Độ bền điện môi | 600VAC 1 phút | Mức độ bảo vệ | IP40 |
Vật liệu vỏ hộp số | Luyện kim bột | Hộp số mang | Mang xốp |
Hộp số Tải trọng hướng tâm (10mm tính từ mặt bích) | ≤35N | Hộp số Trục tải trọng trục | ≤15N |
Điểm nổi bật | Động cơ bánh răng hành tinh 24V 8w,Hộp số không chổi than,động cơ không chổi than 22mm |
Phù hợp động cơ một chiều không chổi than 22mm 3 pha 24V với hộp số hành tinh luyện kim bột
Hộp số 22mm có 3 giai đoạn giảm tỷ lệ.Giai đoạn đầu tiên có tỷ lệ giảm 1: 4 và 1: 4,75, rmô-men xoắn dung sai tối đa là 0,1 NM, tối đa là 0,3NM.Giai đoạn thứ hai có tỷ lệ giảm là 1: 16, 1:19, 1:22, 1:26.Cái rmômen dung sai ở giai đoạn 2 là 0,4NM, mômen cực đại là 1,2NM.Giai đoạn thứ ba có tỷ lệ giảm 1:88, 1: 104, 1: 121 & 1: 144.Cácrmô-men xoắn dung sai tối đa là 0,8 NM và tối đa là 2,4NM.
Dòng 22BL có trọng lượng nhẹ và tiết kiệm không gian, rất phù hợp với những người chật hẹp về không gian lắp đặt.
PHẦN ĐỘNG CƠ Đặc điểm kỹ thuật điện:
Mô hình | ||
Sự chỉ rõ | Đơn vị | 22BL201-001 |
Số giai đoạn | Giai đoạn | 3 |
Số lượng cực | Ba Lan | số 8 |
Điện áp định mức | VDC | 24 |
Tốc độ định mức | Rpm | 4800 |
Đánh giá hiện tại | A | 0,6 |
Mô-men xoắn định mức | Nm | 0,02 |
Công suất định mức | W | 8.0 |
Mô men xoắn cực đại | mN.m | 0,06 |
Dòng điện cao điểm | Amps | 1,8 |
Mô-men xoắn không đổi | Nm / A | 0,033 |
Trở lại hằng số EMF | V / kRPM | 3.5 |
Chiều dài cơ thể | mm | 68 |
Cân nặng | Kilôgam | 0,11 |
Kích thước cơ học
* Lưu ý: Các sản phẩm có thể được tùy chỉnh theo yêu cầu của bạn.Vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
* Sản phẩm có thể ăn khớp với hộp số 22 mm
Sơ đồ hệ thống dây điện:
BẢNG KẾT NỐI ĐIỆN | |||
CHỨC NĂNG | MÀU SẮC | ||
TP. | TRÁI CAM | UL1061 26AWG | |
GND | ĐEN | UL1332 28AWG | |
GIAI ĐOẠN A |
NÂU |
||
GIAI ĐOẠN B | TRẮNG | ||
GIAI ĐOẠN C |
MÀU TÍM |
||
+ 5V |
ĐỎ |
||
HALL A | MÀU VÀNG | ||
HALL B | MÀU XANH LÁ | ||
GỌI C | MÀU XANH DA TRỜI |
Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
Luyện kim bột |
Xốp Ổ đỡ trục |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0,4 | ≤1,5 |
Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa bánh răng |
1/4 | 0,1 | 0,3 | 81% | 13,9 | 29 | 1 |
1 / 4,75 | ||||||
1/16 | 0,4 | 1,2 | 72% | 32.4 | 52 | 2 |
1/19 | ||||||
1/22 | ||||||
1/26 | ||||||
1/76 | 0,8 | 2,4 | 65% | 43,9 | 73 | 3 |
1/88 | ||||||
1/104 | ||||||
1/121 | ||||||
1/144 |
Các lợi thếcủa động cơ không chổi than so với động cơ có chổi than là tỷ lệ công suất trên trọng lượng cao, tốc độ cao, điều khiển điện tử và bảo trì thấp.Động cơ không chổi than tìm thấy các ứng dụng ở những nơi như thiết bị ngoại vi máy tính (ổ đĩa, máy in), dụng cụ điện cầm tay và các loại xe từ máy bay mô hình đến ô tô.Trong các máy giặt hiện đại, động cơ DC không chổi than đã cho phép thay thế đai cao su và hộp số bằng thiết kế truyền động trực tiếp.
