Động cơ bước 6 dây Nema 11 với hộp số giảm 28mm 1 144

  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
Nguồn gốc Trung Quốc
Hàng hiệu HeTai
Chứng nhận CE ROHS ISO
Số mô hình 28BYGH
Số lượng đặt hàng tối thiểu 50
Giá bán USD
chi tiết đóng gói Thùng carton với hộp xốp bên trong, Pallet
Thời gian giao hàng 25 ngày
Điều khoản thanh toán L / C, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp 10000 chiếc / tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Động cơ hộp số bước Bước chính xác ± 5%
Nhiệt độ tăng Tối đa 80 ℃ Vật liệu chống điện 100MΩ Tối thiểu 500VC DC
Nhiệt độ môi trường -20oC ~ + 50oC Độ bền điện môi 500VAC 1 phút
Lực hướng tâm tối đa 28N (20mm tính từ mặt bích phía trước) Lực dọc trục tối đa 10N
Hộp số phù hợp 22mm, 28mm Chất liệu hộp số Luyện kim bột
Điểm nổi bật

Động cơ bước nema 11 với hộp số 28mm

,

động cơ bước 28mm

,

động cơ bước 6 dây
Để lại lời nhắn
Mô tả sản phẩm

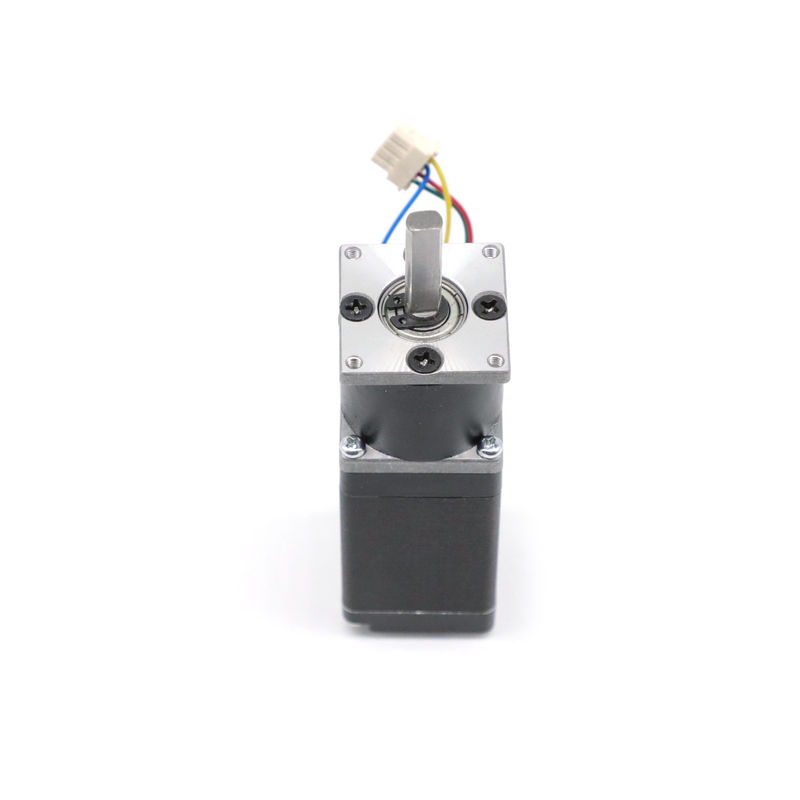

28BYGH NEMA 11 Động cơ bước với hộp số 28mm tỷ lệ giảm tối đa 1: 144



* Sản phẩm có thể đấu hộp số 22,28mm

Luyện kim bộtHộp số 22 mm với ổ trục xốp có các lựa chọn tỷ lệ giảm sau:



Giai đoạn 1



1/4, 1 / 4,75





Giai đoạn 2



1/16, 1/19, 1/22, 1/26





Giai đoạn 3



1/76, 1/88, 1/104, 1/121, 1/144



Đối với hộp số 28mm, có 2 tỷ lệ giảm là 1: 3 & 1: 6 (cả hai đều là một giai đoạn).

Vui lòng kéo xuống để xem thêm thông tin chi tiết về hộp số



PHẦN ĐỘNG CƠ Đặc điểm kỹ thuật điện:



MÔ HÌNH BƯỚC ANGLE
(° / BƯỚC)		 DÂY DẪN
(KHÔNG.)		 VÔN
(V)		 HIỆN HÀNH
(MỘT GIAI ĐOẠN)		 SỨC CẢN
(Ω / PHASE)		 CÔNG CỤ
(MH / PHASE)		 HOLDING TORQUE
(G.CM)		 CHIỀU CAO ĐỘNG CƠ
L (MM)		 TRỌNG LƯỢNG ĐỘNG CƠ
(KILÔGAM)
28BYGH102-01 1,8 4 3,90 0,67 6,3 3.2 600 32 0,11
28BYGH105-01 6 3.1 0,95 3,3 1,0 430 32 0,11
28BYGH301 4 4,56 0,67 6,8 4,9 950 45 0,17
28BYGH303 6 3,40 0,95 3,4 1,0 750 45 0,14
28BYGH501 4 8.04 0,67 12.0 7.2 1200 51 0,19
28BYGH502 6 3,80 0,95 4.0 1,3 900 51 0,20

* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.





Kích thước cơ học

Động cơ bước 6 dây Nema 11 với hộp số giảm 28mm 1 144 0

Sơ đồ hệ thống dây điện

Trong khi đó, bạn sẽ không gặp phải khó khăn gì.Động cơ bước 6 dây Nema 11 với hộp số giảm 28mm 1 144 1

Đặc điểm kỹ thuật điện PHẦN GEARBOX:



Đường kính ngoài 22mm



Vật liệu nhà ở Mang ở đầu ra Tải trọng hướng tâm (10mm tính từ mặt bích) N Tải trọng dọc trục (N) Lực ép phù hợp trục tối đa (N) Phát hướng tâm của trục (mm) Lực đẩy của trục (mm) Phản ứng dữ dội khi không tải (°)
Luyện kim bột

Xốp

Ổ đỡ trục

 ≤35 ≤15 ≤80 ≤0.08 ≤0,4 ≤1,5



Tỉ lệ giảm Mômen dung sai định mức (Nm) Mômen dung sai thời điểm tối đa (Nm) Hiệu quả% Chiều dài (mm) Trọng lượng (g) Số lượng xe lửa bánh răng
1/4 0,1 0,3 81% 13,9 29 1
1 / 4,75
1/16 0,4 1,2 72% 32.4 52 2
1/19
1/22
1/26
1/76 0,8 2,5 65% 43,9 73 3
1/88
1/104
1/121
1/144



Kích thước cơ học

Động cơ bước 6 dây Nema 11 với hộp số giảm 28mm 1 144 2

Đường kính ngoài 28mm





Vật liệu nhà ở Mang ở đầu ra Tải trọng hướng tâm (10mm tính từ mặt bích) N Tải trọng dọc trục (N) Lực ép phù hợp trục tối đa (N) Phát hướng tâm của trục (mm) Lực đẩy của trục (mm) Phản ứng dữ dội khi không tải (°)
Luyện kim bột tay áo mang ≤80 ≤30 ≤200 ≤0.03 ≤0,4 ≤1,5



Tỉ lệ giảm Mômen dung sai định mức (Nm) Mômen dung sai thời điểm tối đa (Nm) Hiệu quả% Chiều dài (mm) Trọng lượng (g) Số lượng xe lửa bánh răng
1/3 0,2 0,6 81% 28,5 105 1
1/6



Kích thước cơ học

Động cơ bước 6 dây Nema 11 với hộp số giảm 28mm 1 144 3
