Tích hợp NEMA 17 Mô-đun điều khiển động cơ bước Giao diện song song 2 pha

Nguồn gốc Trung Quốc
Hàng hiệu Hetai
Chứng nhận CE
Số mô hình HTD421
Số lượng đặt hàng tối thiểu 50
Giá bán USD
chi tiết đóng gói Thùng carton với hộp xốp bên trong, Pallet
Thời gian giao hàng 28-31
Điều khoản thanh toán L / C, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp 10000 chiếc / tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Trình điều khiển động cơ bước Nguồn cấp 3.3V-5V hoặc 12V-24V
Đầu ra động cơ hiện tại Đỉnh 2A Nhiệt độ làm việc 0 ℃ ~ + 40 ℃
Nhiệt độ bảo quản -10oC ~ 70oC Phương pháp ổ đĩa Kiểm soát PWM hiện tại không đổi
sự chia nhỏ tùy chọn Microstep 1/2/4/8/16/32 Chiều dài 34/40/48/60mm
Điểm nổi bật

Trình điều khiển động cơ bước tích hợp

,

Trình điều khiển động cơ bước Nema 17

,

Bộ điều khiển động cơ bước Nema 17

Để lại lời nhắn
Mô tả sản phẩm

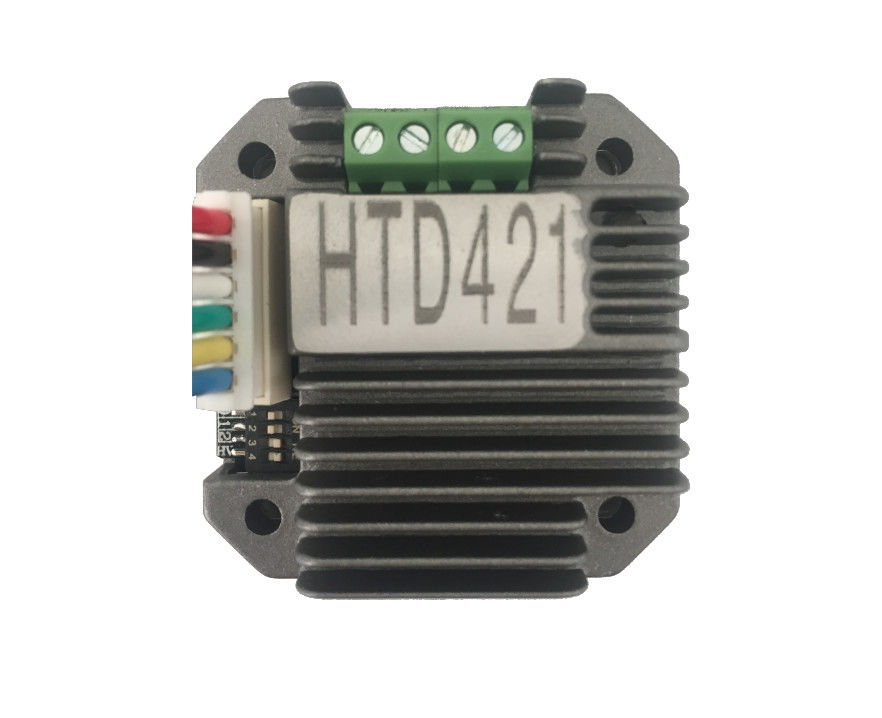

HTD421 2 pha Trình điều khiển giao diện song song Trình điều khiển tích hợp cho động cơ bước NEMA 17



Tính năng sản phẩm

Thiết kế thu nhỏ, lắp đặt thuận tiện, có thể tích hợp với 42 động cơ bước

- Vỏ bọc bằng nhôm đúc tản nhiệt

- Tự động nửa dòng điện khi ngừng chạy

- Giao diện song song cách ly quang điện tốc độ cao, tương thích với mức logic 3.3-5V và 12-24V 2A có thể điều chỉnh liên tục

- Microstep 1/2/4/8/16/32 phân khu tùy chọn



Thông số sản phẩm



NGUỒN CẤP

Khuyến nghị sử dụng DC 12V-DC 35V / 2A, DC 24V

Giao diện song song

VCC

Nguồn cấp.Lựa chọn công tắc DIP 3.3V-5V hoặc 12V-24V

DIR

0V hoặc VCC.Dòng điện: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V

STP

0V hoặc VCC.Dòng điện: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V

Tần số 0-20KHz

EN

0V hoặc VCC.Dòng điện: 8mA @ 3.3V / 8mA @ 12V / 15mA @ 5V / 18mA @ 24V

Tần số 0-20KHz








Đầu ra động cơ hiện tại

Đỉnh 2A (tối đa một pha), sử dụng thực tế có thể điều chỉnh 0-2A

Phương pháp lái xe

Kiểm soát PWM hiện tại không đổi

Phân khu ổ đĩa

Lựa chọn cài đặt công tắc DIP 1, 2, 4, 8, 16, 32

Vật liệu chống điện

> 100M- ở nhiệt độ và áp suất bình thường

Độ bền điện môi

0,5KV, 1 phút ở nhiệt độ và áp suất bình thường

Sự bảo vệ

Đầu vào kết nối ngược, quá tải, quá nhiệt ổ đĩa, quá dòng ổ đĩa



Trình điều khiển có cùng vị trí và kích thước lỗ với động cơ bước 42.



Giao diện điện

Tích hợp NEMA 17 Mô-đun điều khiển động cơ bước Giao diện song song 2 pha 0

Kích thước thợ lặn

Tích hợp NEMA 17 Mô-đun điều khiển động cơ bước Giao diện song song 2 pha 1

Đấu dây

Tích hợp NEMA 17 Mô-đun điều khiển động cơ bước Giao diện song song 2 pha 2

Sơ đồ cài đặt trình điều khiển

Tích hợp NEMA 17 Mô-đun điều khiển động cơ bước Giao diện song song 2 pha 3

Lợi thế sản phẩm



Những ưu điểm của động cơ tích hợp bao gồm dễ bố trí, giảm độ phức tạp của hệ thống dây điện, thiết lập và xây dựng hệ thống nhanh hơn và khả năng tương thích với trình điều khiển động cơ.Ngoài ra, một đơn vị tích hợp với một hệ thống điều khiển tích hợp cũng được cung cấp.



Những lợi ích của động cơ và bộ truyền động tích hợp bao gồm dễ thực hiện, giảm độ phức tạp của hệ thống dây điện, thiết lập và xây dựng hệ thống nhanh hơn, đồng thời đảm bảo khả năng tương thích của bộ truyền động với động cơ.Ngoài ra, các đơn vị tích hợp kết hợp các hệ thống trên chip (SoC) cũng có sẵn.
