| Tên thương hiệu: | Hetai |
| Số mẫu: | ES40 |
| MOQ: | 5 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

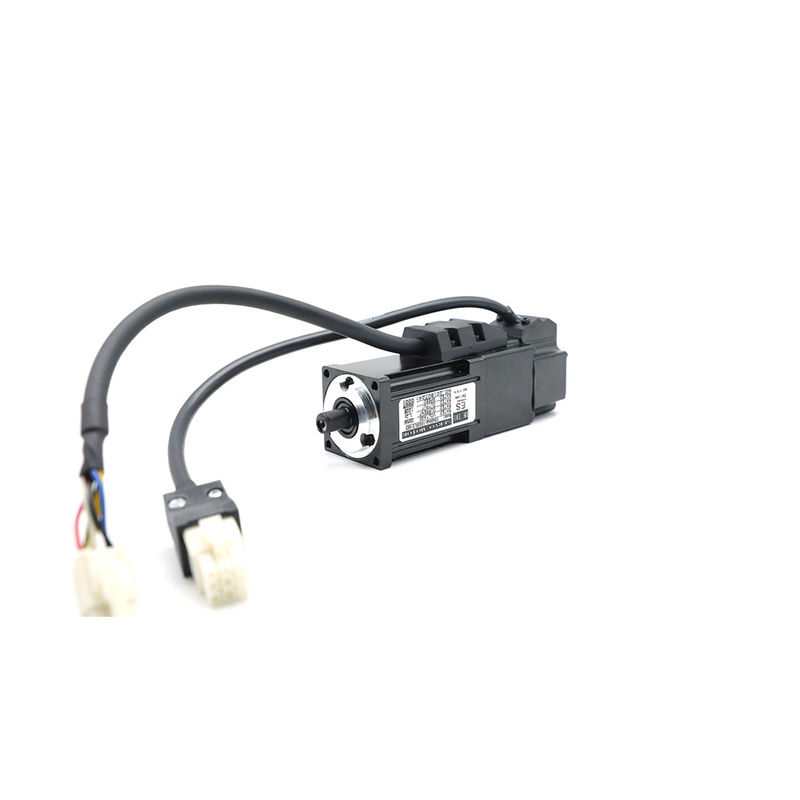

Công suất ES40 50-100W định mức 0.32NM 3000 RPM 24V, 310V DC động cơ servo vi mô có độ chính xác cao
| Mẫu ES 40 -48V (Không phanh) | |||||||
| Công suất định mức | Lực hướng tâm tối đa | Lực dọc trục tối đa | Cân nặng | Loại trục | Đường kính trục | Thiết bị phản hồi | Không có cực |
| 100W | 120N | 60N | 0,75 | Trục chính | φ8 | - | 8 cực |
| Model ES 40 -310V (Không phanh) | |||||||
| Công suất định mức | Lực hướng tâm tối đa | Lực dọc trục tối đa | Cân nặng | Loại trục | Đường kính trục | Thiết bị phản hồi | Không có cực |
| 50W | 120N | 60N | 0,5kg | Trục chính | φ8 | 24 bit | 10 cực |
| 100W | 120N | 60N | 0,5kg | Trục chính | φ8 | 17 bit | 8 cực |
Đặc điểm kỹ thuật điện
|
MÔ HÌNH |
ES4004A-10D30A1 |
ES4004A-10D30L2 |
ES4005A-05S30N1-001 |
ES40004K-10D30L3 Servo điện áp thấp |
|
RATED POWER (ĐỒNG HỒ) |
100 |
100 |
50 |
100 |
|
ĐIỆN ÁP ĐỊNH MỨC |
310 |
310 |
310 |
24 |
|
ĐÃ XẾP HIỆN TẠI (A) |
1,2 |
1,2 |
0,56 |
5,6 |
|
TỐC ĐỘ XẾP HẠNG (RPM) |
3000 |
3000 |
3000 |
3000 |
|
RATED TORQUE (NM) |
0,32 |
0,32 |
0,16 |
0,32 |
|
PEAK TORQUE (NM) |
0,96 |
0,96 |
0,48 |
0,9 |
|
QUAY LẠI EMF CONSTANT (V / KRPM) |
16 |
16 |
16 |
6 |
|
HIỆU SUẤT TORQUE (NM / AMPS) |
0,265 |
0,265 |
0,265 |
0,057 |
|
ROTOR INERTIA (KG.CM2) |
0,045 |
0,045 |
0,03 |
0,045 |
|
KHÁNG CHIẾN DÒNG (Ω) |
11 |
11 |
23 |
0,6 |
|
ĐỘ DÒNG-LINE INDUCTANCE (MH) |
số 8 |
số 8 |
16 |
0,86 |
|
THỜI GIAN CƠ KHÍ-CHUYỂN ĐỔI THỜI GIAN (MS) |
0,86 |
0,86 |
0,86 |
1,08 |
| MÔ HÌNH | ES4004A-10D30N1 | ES4004A-10D30N2-001 | ES4004A-10D30L1 | ES4004A-10D30L2 | ES4005A-05S30N2-001 |
| RATED POWER (ĐỒNG HỒ) | 100 | 100 | 100 | 100 | 50 |
| ĐIỆN ÁP ĐỊNH MỨC | 310 | 310 | 310 | 310 | 310 |
| ĐÃ XẾP HIỆN TẠI (A) | 1,2 | 1,2 | 1,2 | 1,2 | 0,56 |
| TỐC ĐỘ XẾP HẠNG (RPM) | 3000 | 3000 | 3000 | 3000 | 3000 |
| RATED TORQUE (NM) | 0,32 | 0,32 | 0,32 | 0,32 | 0,16 |
| PEAK TORQUE (NM) | 0,96 | 0,96 | 0,96 | 0,96 | 0,48 |
| QUAY LẠI EMF CONSTANT (V / KRPM) | 16 | 16 | 16 | 16 | 16 |
| HIỆU SUẤT TORQUE (NM / AMPS) | 0,265 | 0,265 | 0,265 | 0,265 | 0,265 |
| ROTOR INERTIA (KG.CM2) | 0,045 | 0,045 | 0,045 | 0,045 | 0,03 |
| KHÁNG CHIẾN DÒNG (Ω) | 11 | 11 | 11 | 11 | 23 |
| ĐỘ DÒNG-LINE INDUCTANCE (MH) | số 8 | số 8 | số 8 | số 8 | 16 |
| THỜI GIAN CƠ KHÍ-CHUYỂN ĐỔI THỜI GIAN (MS) | 0,86 | 0,86 | 0,86 | 0,86 | 0,86 |
Dòng 40Có phanh
| GHIM | CHỨC NĂNG |
MÀU SẮC |
| 1 | U | Màu đỏ |
| 2 | V | trắng |
| 3 | W | Đen |
| 4 | G | Màu vàng/màu xanh lá |
| 5 | Phanh | Màu vàng |
| 6 | Phanh | Màu xanh da trời |
| GHIM | CHỨC NĂNG | MÀU SẮC |
| 1 | OV | Đen |
| 2 | ||
| 3 | SD + | Màu xanh da trời |
| 4 | + 5V | Màu đỏ |
| 5 | BAY- | Nâu / đen |
| 6 | BAT + | nâu |
| 7 | SD- | Màu xanh đen |
| số 8 | / | |
| 9 | GND |
Xám (Lá chắn) |
| Kiểu | 40 | ||
| Quyền lực |
50W |
100W | |
| Mã hoá | |||
| L (mm) |
A | 127 | |
| B | |||
| L | 127 | ||
| N | 95 | 155 | |
| Kiểu | 40 | ||
| Quyền lực | 50W | 100W | |
| Mã hoá | |||
|
Cân nặng |
A | 0,72 | |
| B | |||
| L | 0,72 | ||
| N | 0,58 | 0,76 | |
Lưu ý: A, B, L, N đề cập đến các bộ mã hóa khác nhau.
A = bộ mã hóa 17 bit giá trị tuyệt đối một lượt tamagawa
B = bộ mã hóa quang 2500ppr gia tăng
L = bộ mã hóa 17 bit giá trị tuyệt đối đa lượt của tamagawa
N = Giá trị tuyệt đối nhiều lần rẽ của Nikon 24 bit
Không có phanh
| GHIM | CHỨC NĂNG |
MÀU SẮC |
| 1 | U | Màu đỏ |
| 2 | V | trắng |
| 3 | W | Đen |
| 4 | G | Vàng / Xanh lục |
| GHIM | CHỨC NĂNG | MÀU SẮC |
| 1 | NC | |
| 2 | SD | Màu xanh da trời |
| 3 | SD- | Màu tím |
| 4 | Vcc | trắng |
| 5 | GND | Đen |
| 6 | Cái khiên | |
|
Kiểu |
40 |
||
|
Quyền lực |
50W |
100W |
|
|
Mã hoá |
|||
|
L |
A |
|
91,5 |
|
B |
|
|
|
|
L |
|
97 |
|
|
N |
65 |
85 |
|
|
Kiểu |
40 |
||
|
Quyền lực |
50W |
100W |
|
|
Mã hoá |
|||
|
Cân nặng |
A |
|
0,48 |
|
B |
|
|
|
|
L |
|
0,52 |
|
|
N |
0,34 |
0,45 |
|
Lưu ý: A, B, L, N đề cập đến các bộ mã hóa khác nhau.
A = bộ mã hóa 17 bit giá trị tuyệt đối một lượt tamagawa
B = bộ mã hóa quang 2500ppr gia tăng
L = bộ mã hóa 17 bit giá trị tuyệt đối đa lượt của tamagawa
N = Giá trị tuyệt đối nhiều lần rẽ của Nikon 24 bit
