Hộp số động cơ bước 10kgcm 57mm Nema 23 Hành tinh có độ chính xác cao 9,6V

Nguồn gốc Trung Quốc
Hàng hiệu HeTai
Chứng nhận CE ROHS ISO
Số mô hình 57BYGH321-03AG6
Số lượng đặt hàng tối thiểu 50
Giá bán USD
chi tiết đóng gói Thùng carton với hộp xốp bên trong, Pallet
Thời gian giao hàng 25 ngày
Điều khoản thanh toán L / C, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp 10000 chiếc / tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Động cơ hộp số bước Bước chính xác ± 5%
Nhiệt độ tăng Tối đa 80 ℃ Vật liệu chống điện 100MΩ Tối thiểu 500VC DC
Nhiệt độ môi trường -20oC ~ + 50oC Độ bền điện môi 500VAC 1 phút
Vật liệu vỏ hộp số Luyện kim bột Mang ở đầu ra Vòng bi tay áo
Điện áp định mức 6,9V TĂNG TRƯỞNG 9,6 Ω / PHASE
Điểm nổi bật

Hộp số hành tinh nema 23 9

,

6V

,

Hộp số hành tinh Nema 9

Để lại lời nhắn
Mô tả sản phẩm

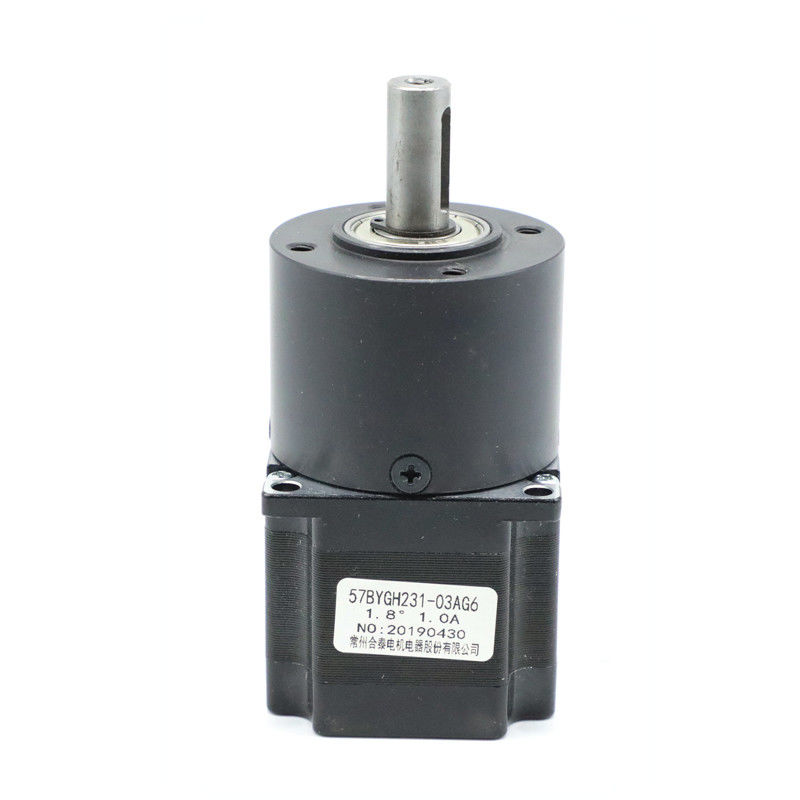

57BYGH231-03AG6 NEMA 23 bộ giảm tốc độ động cơ hành tinh bước 9.6V chính xác cao



57BYGH231-03AG6 bao gồm động cơ bước 2 pha 57mm và hộp số hành tinh 56mm.Vật liệu vỏ của hộp số 56mm là luyện kim bột.Cái rVòng chơi phía trước của trục là ≤0,03mm và giới hạn Lực đẩy của trục là ≤0,1.Phản ứng dữ dội khi không tải là ≤1,5 ​​°.

Với cùng một lượng khả năng chịu tải, hộp số hành tinh luyện kim bột của chúng tôi có tuổi thọ cao hơn so với các hộp số truyền thống.Các khía cạnh quan trọng là nâng cao hiệu quả và độ tin cậy trong bất kỳ hệ thống cơ khí nào.





Đặc điểm kỹ thuật điện

BƯỚC ANGLE ° / BƯỚC 1,8
ĐIỆN ÁP ĐỊNH MỨC V 9,6
HIỆN HÀNH MỘT GIAI ĐOẠN 1,0
SỨC CẢN Ω / PHASE 9,6
CÔNG CỤ mH / PHASE 20
HOLDING TORQUE kg.cm 10
LỚP CÁCH NHIỆT B

* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.


Sơ đồ hệ thống dây điện

Hộp số động cơ bước 10kgcm 57mm Nema 23 Hành tinh có độ chính xác cao 9,6V 0

Kích thước cơ học

Hộp số động cơ bước 10kgcm 57mm Nema 23 Hành tinh có độ chính xác cao 9,6V 1

Phần hộp số Đặc điểm kỹ thuật điện



Đường kính ngoài 56mm Luyện kim bột



Vật liệu nhà ở Mang ở đầu ra Tải trọng hướng tâm (10mm tính từ mặt bích) N Tải trọng dọc trục (N) Lực ép phù hợp trục tối đa (N) Phát hướng tâm của trục (mm) Lực đẩy của trục (mm) Phản ứng dữ dội khi không tải (°)
Luyện kim bột tay áo mang ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1,5



Tỉ lệ giảm Mômen dung sai định mức (Nm) Mômen dung sai thời điểm tối đa (Nm) Hiệu quả%

Chiều dài

L

(mm)

Trọng lượng (g) Số lượng xe lửa
1/4 2.0 6.0 81% 41.3 491 1
1/6
1/15 8.0 25 72% 59,6 700 2
1/18
1/26
1/47 16



50



72% 59,6 700 2
1/66



Kích thước cơ học



Hộp số động cơ bước 10kgcm 57mm Nema 23 Hành tinh có độ chính xác cao 9,6V 2





Dựa trên tất cả những ưu điểm này, công ty chúng tôi chuyên sản xuất động cơ bước lai, động cơ không chổi than DC, động cơ servo, động cơ hộp số, v.v.Các sản phẩm được ứng dụng trong robot, máy đóng gói, máy dệt, dụng cụ y tế, máy in, thiết bị hậu cần thông minh ... Hetai cũng gửi sản phẩm của mình sang Mỹ, Châu Âu, Đông Nam Á và khắp Trung Quốc.
Hộp số động cơ bước 10kgcm 57mm Nema 23 Hành tinh có độ chính xác cao 9,6V 3
Hộp số động cơ bước 10kgcm 57mm Nema 23 Hành tinh có độ chính xác cao 9,6V 4

Bằng cách bố trí khác nhau của bánh răng mặt trời và bánh răng hành tinh, mô-men xoắn đầu ra cao và tỷ lệ tốc độ rộng sẽ đạt được.Ngoài ra, hộp số hành tinh có quán tính thấp hơn và truyền mô-men xoắn cao.Tất cả những điều này là những khía cạnh chính đảm bảo hiệu quả.

Khả năng thay đổi chính xác mức độ công suất và tốc độ làm cho hộp số hành tinh phù hợp với nhiều ứng dụng đặc biệt như tuabin gió, động cơ đốt trong, v.v.
