| Tên thương hiệu: | Hetai |
| Số mẫu: | Dòng 57BL03B |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

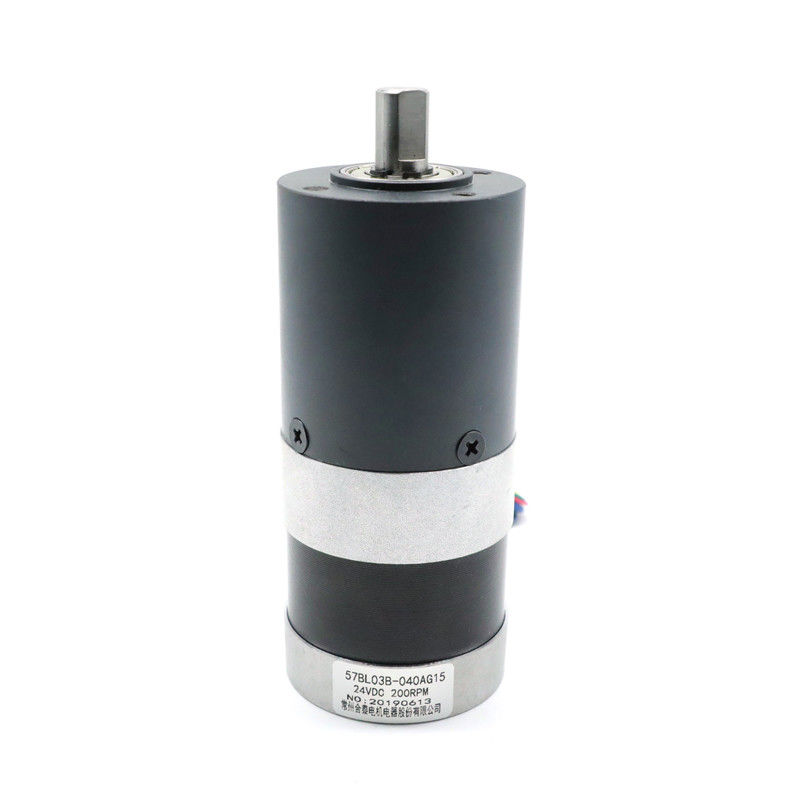

57BL03B-040AG15 NEMA 23 tiếng ồn thấp 2 N.m động cơ hộp số hành tinh không chải
| Mô hình | Nhiệt độ xung quanh | Tỷ lệ giảm | Vật liệu chứa hộp số | Lối xích tại đầu ra |
| 57BL03B-039AG6 | -20°C-50°C | 6:1 | Công nghiệp kim loại bột | Gói quả bóng |
| 57BL03B-040AG15 | -20°C-50°C | 15:1 | Công nghiệp kim loại bột | Gói quả bóng |
| 57BL03B-041AG26 | -20°C-50°C | 26:1 | Công nghiệp kim loại bột | Gói quả bóng |
Thông số kỹ thuật điện
| Mô hình | ||
| Mô hình sản xuất | 57BL03B-040AG15 | |
| Số lần | Giai đoạn | 3 |
| Số người Ba Lan | Người Ba Lan | 4 |
| Phản kháng hàng đến hàng | OHMS | 0.8 |
| Năng lượng danh nghĩa | VDC | 24 |
| Không có tốc độ tải | RPM | 4000 |
| Không có dòng tải | Amps | 0.6 |
| Tốc độ định số | Rpm | 3000±200 |
| Lưu lượng điện | A | 0.6 |
| Động lực định số | N.m | 0.18 |
| Năng lượng định giá | W | 57 |
| Động lực đỉnh | N.m | 0.54 |
| Động lực hằng số | N.m/A | 0.057 |
| Hằng số EMF ngược | V/kRPM | 5.9 |
| Chiều dài cơ thể | mm | 56.5 |
| Trọng lượng | Kg | 0.56 |
| Thông số kỹ thuật của động cơ có bộ chuyển động hành tinh | ||
| Đánh giáVòng xoắn | N.m | 1.9 |
| Tốc độ định số | Rpm | 200±10% |
| Tỷ lệ | 15:1 | |
* Các sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Biểu đồ dây
| Chức năng | Màu sắc | |
| +5V | Màu đỏ | UL1007 26AWG |
| Phòng A | Màu vàng | |
| HALLB | Màu xanh | |
| HALLC | Màu xanh | |
| GND | Màu đen | |
| Giai đoạn A | Màu vàng | UL1015 22AWG |
| Giai đoạn B | Màu xanh | |
| Giai đoạn C | Màu xanh |
Cấu hình cơ khí
Chiều kính ngoài 56mmCông nghiệp kim loại bột
| Vật liệu nhà ở | Lối xích tại đầu ra | Trọng lượng phóng xạ ((10mm từ vòm) N | Trọng lượng trục trục ((N) | Lực áp dụng trục nén tối đa ((N) | Chơi bán kính của trục ((mm) | Chơi đẩy của trục ((mm) | Phản ứng ngược khi không tải (°) |
| Công nghiệp kim loại bột | vòng bi tay | ≤ 450 | ≤ 200 | ≤ 1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Tỷ lệ giảm | Vòng xoắn dung sai số (Nm) | Động lực khoan tạm thời tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng ((g) | Số lượng các xe tăng tốc |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| "Hãy làm theo lời Đức Chúa Trời", 1/15 | 8.0 | 25 | 72% | 59.6 | 700 | 2 |
| Hành động của Đức Chúa Trời, 1/18 | ||||||
| 1/26 | ||||||
| 4/47 | 16 |
50
|
72% | 59.6 | 700 | 2 |
| 1/66 |
Cấu hình cơ khí
Các bánh răng hành tinh hơi đắt so với bánh răng truyền thống. Tuy nhiên, chúng đảm bảo ROI cao.
Thiết kế khá phức tạp nhưng chúng rất hiệu quả và vẫn dễ bảo trì.
Từ đây, bạn có thể thấy rằng hộp số hành tinh có nhiều lợi thế.
