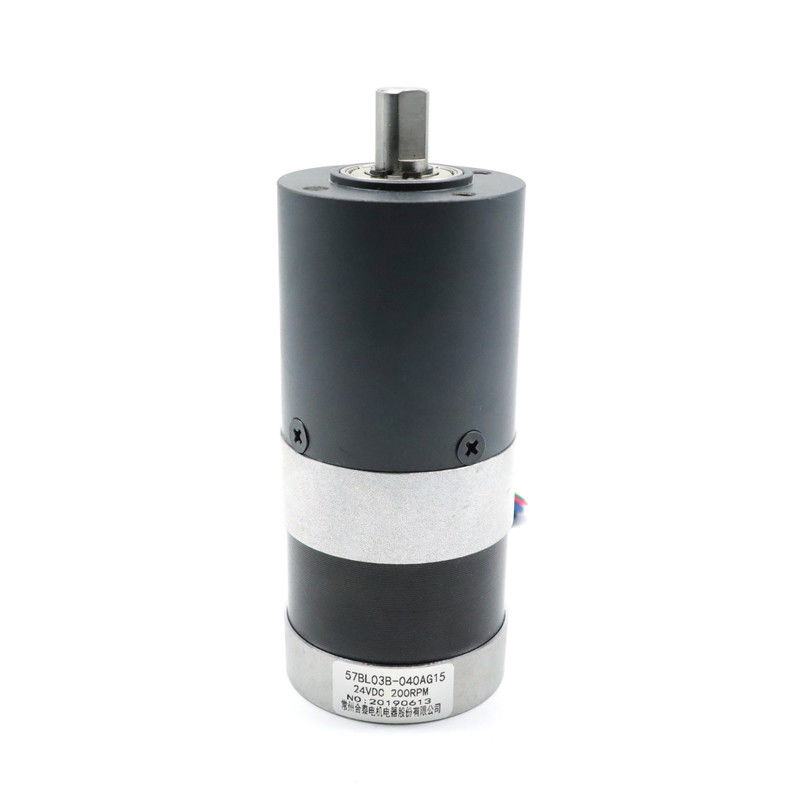

Bldc Động cơ không chổi than Dc Nema 23 Hộp số hành tinh 2 NM 57BL03B 040AG15
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Hetai |
| Chứng nhận | CE ROHS ISO |
| Số mô hình | 57BL03B-040AG15 |
| Số lượng đặt hàng tối thiểu | 50 |
| Giá bán | USD |
| chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
| Thời gian giao hàng | 28-31 |
| Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp | 5000 CÁI / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Động cơ hộp số không chổi than | Kiểu uốn lượn | Ngôi sao |
|---|---|---|---|
| Góc hiệu ứng hội trường | Góc điện 120 ° | Lớp cách nhiệt | B |
| Nhiệt độ môi trường | -20oC ~ + 50oC | Vật liệu chống điện | 100MΩ Tối thiểu 500VC DC |
| Độ bền điện môi | 600VAC 1 phút | Mức độ bảo vệ | IP40 |
| Mômen dung sai định mức | 8 Nm | Số lượng xe lửa | 2 |
| Điểm nổi bật | 57BL03B Động cơ Dc không chổi than Bldc Nema 23,Hộp số hành tinh Nema 23 57BL03B,Hộp số hành tinh 57BL03B Nema 23 |
||
Mô tả sản phẩm
57BL03B-040AG15 NEMA 23 tiếng ồn thấp động cơ hộp số hành tinh 2 Nm không chổi than
| Mô hình | Nhiệt độ môi trường | Tỉ lệ giảm | Vật liệu vỏ hộp số | Mang ở đầu ra |
| 57BL03B-039AG6 | -20 ℃ -50 ℃ | 6: 1 | Luyện kim bột | Vòng bi |
| 57BL03B-040AG15 | -20 ℃ -50 ℃ | 15: 1 | Luyện kim bột | Vòng bi |
| 57BL03B-041AG26 | -20 ℃ -50 ℃ | 26: 1 | Luyện kim bột | Vòng bi |
Đặc điểm kỹ thuật điện
| Mô hình | ||
| Mô hình sản xuất | 57BL03B-040AG15 | |
| Số giai đoạn | Giai đoạn | 3 |
| Số lượng cực | Ba Lan | 4 |
| Dòng đến dòng kháng | OHMS | 0,8 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | RPM | 4000 |
| Không có tải trọng hiện tại | Amps | 0,6 |
| Tốc độ định mức | Rpm | 3000 ± 200 |
| Đánh giá hiện tại | A | 0,6 |
| Mô-men xoắn định mức | Nm | 0,18 |
| Công suất định mức | W | 57 |
| Mô men xoắn cực đại | Nm | 0,54 |
| Mô-men xoắn không đổi | Nm / A | 0,057 |
| Trở lại hằng số EMF | V / kRPM | 5.9 |
| Chiều dài cơ thể | mm | 56,5 |
| Cân nặng | Kilôgam | 0,56 |
| CÁC THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA | ||
| Đã đánh giá Mô-men xoắn | Nm | 1,9 |
| Tốc độ định mức | Rpm | 200 ± 10% |
| TỈ LỆ | 15: 1 | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALLB | MÀU XANH LÁ | |
| HALLC | MÀU XANH DA TRỜI | |
| GND | ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL1015 22AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
Kích thước cơ học
Đường kính ngoài 56mm Luyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Kích thước cơ học
Bánh răng hành tinh hơi đắt so với bánh răng truyền thống.Tuy nhiên, chúng đảm bảo ROI cao.
Thiết kế khá phức tạp vì chúng hiệu quả và vẫn dễ bảo trì.
Qua đó có thể thấy hộp số hành tinh có rất nhiều ưu điểm.
