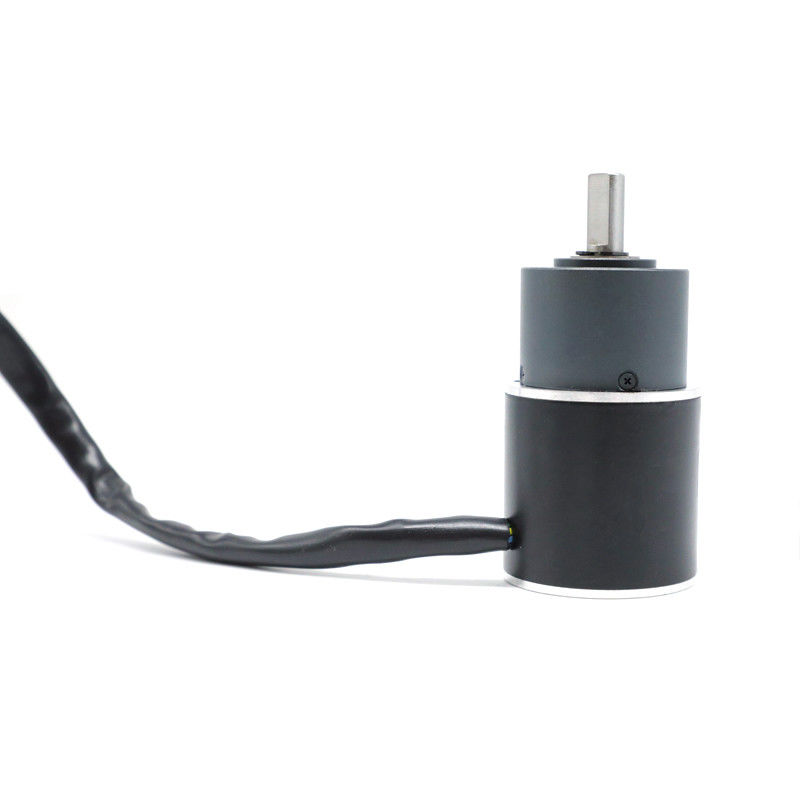

42mm Nema 17 Hộp giảm tốc hành tinh 700 Rpm 0,12nm 42bly01a 002ag5

  • 42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0.12nm 42bly01a 002ag5
  • 42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0.12nm 42bly01a 002ag5
  • 42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0.12nm 42bly01a 002ag5
  • 42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0.12nm 42bly01a 002ag5
  • 42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0.12nm 42bly01a 002ag5
  • 42mm Nema 17 Planetary Gearbox Reduction 700 Rpm 0.12nm 42bly01a 002ag5
Nguồn gốc Trung Quốc
Hàng hiệu Hetai
Chứng nhận CE ROHS ISO
Số mô hình 42BLY01A-002AG5
Số lượng đặt hàng tối thiểu 50
Giá bán USD
chi tiết đóng gói Thùng carton với hộp xốp bên trong, Pallet
Thời gian giao hàng 28-31
Điều khoản thanh toán L / C, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp 5000 CÁI / tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Động cơ hộp số không chổi than Kiểu uốn lượn Ngôi sao
Góc hiệu ứng hội trường Góc điện 120 ° Lớp cách nhiệt B
Nhiệt độ môi trường -20oC ~ + 50oC Vật liệu chống điện 100MΩ Tối thiểu 500VC DC
Độ bền điện môi 600VAC 1 phút Số giai đoạn 3
Phản ứng dữ dội khi không tải (°) .51,5 Mức độ bảo vệ IP40
Điểm nổi bật

hộp giảm tốc nema 17 42bly01a

,

hộp giảm tốc nema 17 42bly01a 002ag5

,

nema 17 với hộp giảm tốc 42bly01a 002ag5
Để lại lời nhắn
Mô tả sản phẩm

42BLY01A-002AG5 Động cơ không chổi than NEMA 17 với hộp số hành tinh 700 vòng / phút



Động cơ 42BLY01A vớiHộp số hành tinh 36mm luyện kim bột, mô-men xoắn đầu ra tổng thể là 0,16 Nm, tốc độ 700RPM và 12 W. Nếu bạn cần mô-men xoắn cao hơn, bạn có thể chọn tỷ lệ giảm cao hơn.Bạn có thể chọn trong số 3 mức tỷ lệ giảm, mà chúng tôi còn gọi là số lượng bánh răng.Tỷ lệ giai đoạn đầu tiên là 1/4 và 1/5.Giai đoạn hai có các tỷ lệ 1/16, 1/20, 1/25.Trong khi giai đoạn 3 có 1/53, 1/62, 1/76, 1/94, 1/117.Tỷ lệ giảm cao hơn sẽ dẫn đến tốc độ thấp hơn và mô-men xoắn cao hơn.



Đặc điểm kỹ thuật điện

Phần động cơ
Mô hình sản xuất 42BLY01A-002AG5
Số giai đoạn Giai đoạn 3
Số lượng cực Ba Lan 4
Dòng đến dòng kháng OHMS 5
Định mức điện áp VDC 24
Không có tốc độ tải RPM 4800
Không có tải trọng hiện tại Amps 0,25
Tốc độ định mức Rpm 3500 ± 200
Mô-men xoắn định mức Nm 0,04
Mô men xoắn cực đại Nm 0,12
Mô-men xoắn không đổi Nm / A 0,043
Trở lại hằng số EMF V / kRPM 4.4
Chiều dài cơ thể mm 42
Cân nặng Kilôgam 0,3
THÔNG SỐ KỸ THUẬT VỚI BÁNH RĂNG HÀNH TINH
Đã đánh giá Mô-men xoắn Nm 0,16
Tốc độ định mức Rpm 700 ± 10%
Công suất định mức W 12
TỈ LỆ   5: 1


* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.



Sơ đồ hệ thống dây điện



CHỨC NĂNG MÀU SẮC
+ 5V ĐỎ UL1007 26AWG




HALL A MÀU VÀNG
HALLB MÀU XANH LÁ
HALLC MÀU XANH DA TRỜI
GND ĐEN
GIAI ĐOẠN A MÀU VÀNG UL3265 22AWG


GIAI ĐOẠN B MÀU XANH LÁ
GIAI ĐOẠN C MÀU XANH DA TRỜI



Kích thước cơ học

42mm Nema 17 Hộp giảm tốc hành tinh 700 Rpm 0,12nm 42bly01a 002ag5 0

Thông số kỹ thuật điện PHẦN GEARBOX:



36mm Luyện kim bột

Vật liệu nhà ở Mang ở đầu ra Tải trọng hướng tâm (10mm tính từ mặt bích) N Tải trọng dọc trục (N) Lực ép phù hợp trục tối đa (N) Phát hướng tâm của trục (mm) Lực đẩy của trục (mm) Phản ứng dữ dội khi không tải (°)
Luyện kim bột vòng bi tay áo ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1,5



Tỉ lệ giảm Mômen dung sai định mức (Nm) Mômen dung sai thời điểm tối đa (Nm) Hiệu quả% Chiều dài (mm) Trọng lượng (g) Số lượng xe lửa
1/4 0,3 1,0 81% 24.8 145 1
1/5
1/16 1,2 3.5 72% 32.4 173 2
1/20
1/25
1/53 2,5 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



Press-fit

42mm Nema 17 Hộp giảm tốc hành tinh 700 Rpm 0,12nm 42bly01a 002ag5 1



Lắp ráp hộp số

42mm Nema 17 Hộp giảm tốc hành tinh 700 Rpm 0,12nm 42bly01a 002ag5 2
