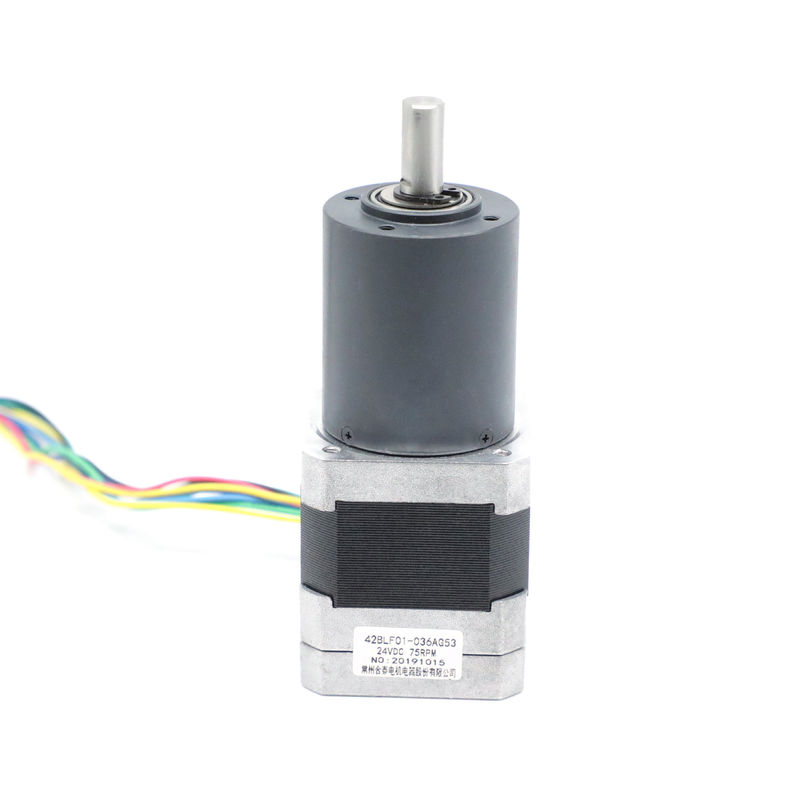

NEMA 17 Micro Gearbox Động cơ không chổi than với bộ giảm tốc 75 vòng / phút
Nguồn gốc | Trung Quốc |
---|---|
Hàng hiệu | Hetai |
Chứng nhận | CE ROHS ISO |
Số mô hình | 42BLF01-036AG53 |
Số lượng đặt hàng tối thiểu | 50 |
Giá bán | USD |
chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
Thời gian giao hàng | 28-31 |
Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
Khả năng cung cấp | 5000 CÁI / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên sản phẩm | Động cơ hộp số không chổi than | Kiểu uốn lượn | Ngôi sao |
---|---|---|---|
Góc hiệu ứng hội trường | Góc điện 120 ° | Lớp cách nhiệt | B |
Nhiệt độ môi trường | -20oC ~ + 50oC | Vật liệu chống điện | 100MΩ Tối thiểu 500VC DC |
Độ bền điện môi | 600VAC 1 phút | Tốc độ định mức | 75 ± 10% RPM |
Xếp hạng mô-men xoắn | 2,17 NM | Mức độ bảo vệ | IP40 |
Điểm nổi bật | Động cơ bánh răng hành tinh không chổi than,Động cơ không chổi than hộp số siêu nhỏ NEMA 17,Động cơ bánh răng hành tinh Dc không chổi than |
Động cơ không chổi than NEMA 17 micro DC với bộ giảm tốc hộp số luyện kim bột 75 vòng / phút
Người mẫu | Nhiệt độ môi trường | Tỉ lệ giảm | Vật liệu vỏ hộp số | Mang ở đầu ra | Điện áp (V) | Công suất (W) | Tốc độ (RPM) |
42BLF01-023AG13 | -20 ℃ -50 ℃ | 13: 1 | Luyện kim bột | Vòng bi | 24 | 19 | 308 |
42BLF01-027AG16 | -20 ℃ -50 ℃ | 16: 1 | Luyện kim bột | Vòng bi | 24 | 19 | 250 |
42BLF01-035AG25 | -20 ℃ -50 ℃ | 25: 1 | Luyện kim bột | Vòng bi | 24 | 17 | 160 |
42BLF01-036AG53 | -20 ℃ -50 ℃ | 53: 1 | Luyện kim bột | Vòng bi | 24 | 17 | 75 |
Ứng dụng hộp số hành tinh
Cũng như việc sử dụng cho hộp số trong xe cộ, hộp số hành tinh được sử dụng trong các ngành công nghiệp khác nhau cho các ứng dụng khác nhau.Chúng cung cấp độ chính xác cao và tỷ lệ mô-men xoắn trên khối lượng cao, làm cho chúng rất phù hợp với các ứng dụng liên quan;tăng mô-men xoắn, giảm tốc độ, định vị chính xác và điều khiển máy móc có thể tái tạo.
Đặc điểm kỹ thuật điện:
Người mẫu | ||
Mô hình sản xuất | 42BLF01-036AG53 | |
Số giai đoạn | Giai đoạn | 3 |
Số lượng cực | Ba Lan | số 8 |
Dòng đến dòng kháng | OHMS | 2,2 |
Định mức điện áp | VDC | 24 |
Không có tốc độ tải | RPM | 5000 ± 10% |
Không có tải trọng hiện tại | Amps | 0,5 |
Tốc độ định mức | Rpm | 4000 ± 10% |
Đánh giá hiện tại | MỘT | 0,5 |
Mô-men xoắn định mức | Nm | 0,063 |
Công suất định mức | W | 26 |
Mô men xoắn cực đại | Nm | 0,063 |
Dòng điện cao điểm | Amps | 0,5 |
Mô-men xoắn không đổi | Nm / A | 0,046 |
Trở lại hằng số EMF | V / kRPM | 4.8 |
Chiều dài cơ thể | mm | 47 |
Cân nặng | Kilôgam | 0,30 |
CÁC THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA | ||
Đã đánh giáMô-men xoắn | Nm | 2,17 |
Tốc độ định mức | Rpm | 75 ± 10% |
TỈ LỆ | 53: 1 |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
HÀM SỐ | MÀU SẮC | |
+ 5V | MÀU ĐỎ | UL1007 26AWG |
HALL A | MÀU VÀNG | |
HALLB | MÀU XANH LÁ | |
HALLC | MÀU XANH DƯƠNG | |
GND | MÀU ĐEN | |
GIAI ĐOẠN A | MÀU VÀNG | UL3265 22AWG |
GIAI ĐOẠN B | MÀU XANH LÁ | |
GIAI ĐOẠN C | MÀU XANH DƯƠNG |
Kích thước cơ học
36mm Luyện kim bột
Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1,5 |
Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa |
1/4 | 0,3 | 1,0 | 81% | 24.8 | 145 | 1 |
1/5 | ||||||
1/16 | 1,2 | 3.5 | 72% | 32.4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Các ứng dụng bao gồm
Ổ bánh xe
Theo dõi ổ đĩa
Băng tải
Ổ đĩa quay
Bộ truyền động Palăng
Trộn
Ổ đĩa tời
Máy bơm
Kim phun ống cuộn
Máy khoan và truyền động khoan
Bộ truyền động đầu máy cắt
