| Tên thương hiệu: | Hetai |
| Số mẫu: | 42BLF01-023AG13 |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

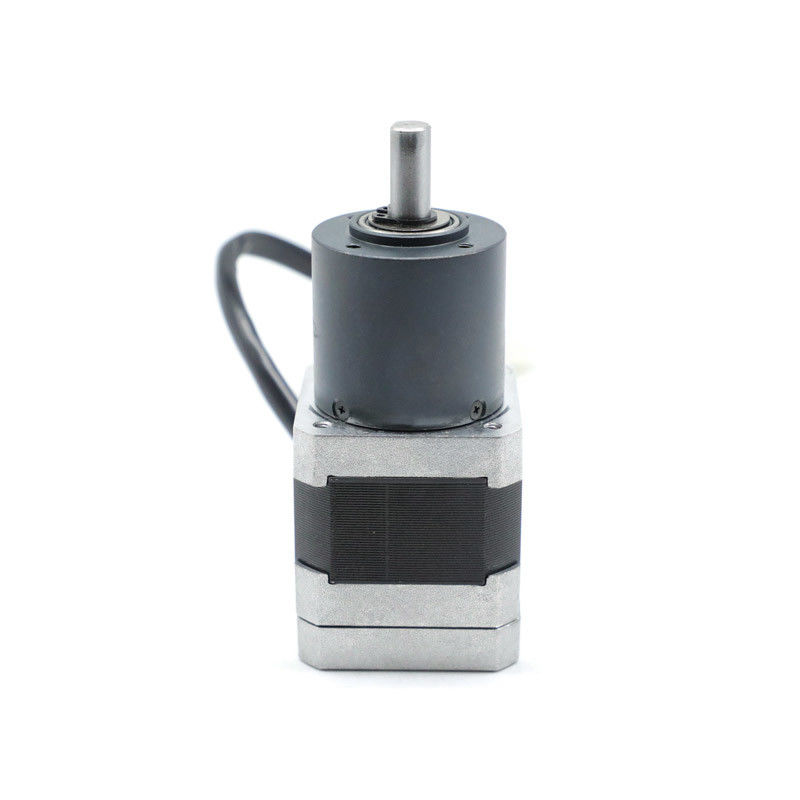

42BLF01-023AG13 NEMA 17 dc hộp số giảm tốc động cơ không chổi than vi mô 36mm
| Mô hình | Tỉ lệ giảm | Vật liệu vỏ hộp số | Mang ở đầu ra | Điện áp (V) | Công suất (W) | Tốc độ (RPM) |
| 42BLF01-023AG13 | 13: 1 | Luyện kim bột | Vòng bi | 24 | 19 | 308 |
| 42BLF01-027AG16 | 16: 1 | Luyện kim bột | Vòng bi | 24 | 19 | 250 |
| 42BLF01-035AG25 | 25: 1 | Luyện kim bột | Vòng bi | 24 | 17 | 160 |
| 42BLF01-036AG53 | 53: 1 | Luyện kim bột | Vòng bi | 24 | 17 | 75 |
Đặc điểm kỹ thuật điện:
| Mô hình | ||
| Mô hình sản xuất | 42BLF01-023AG13 | |
| Số giai đoạn | Giai đoạn | 3 |
| Số lượng cực | Ba Lan | số 8 |
| Dòng đến dòng kháng | OHMS | 2,2 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | RPM | 5000 ± 10% |
| Không có tải trọng hiện tại | Amps | 0,5 |
| Tốc độ định mức | Rpm | 4000 ± 10% |
| Đánh giá hiện tại | A | 0,5 |
| Mô-men xoắn định mức | Nm | 0,063 |
| Công suất định mức | W | 25 |
| Mô men xoắn cực đại | Nm | 0,189 |
| Dòng điện cao điểm | Amps | 1,5 |
| Mô-men xoắn không đổi | Nm / A | 0,042 |
| Trở lại hằng số EMF | V / kRPM | 4.4 |
| Chiều dài cơ thể | mm | 47 |
| Cân nặng | Kilôgam | 0,30 |
| CÁC THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA | ||
| Mô-men xoắn định mức | Nm | 0,66 |
| Tốc độ định mức | Rpm | 307 |
| TỈ LỆ | 13: 1 | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALLB | MÀU XANH LÁ | |
| HALLC | MÀU XANH DA TRỜI | |
| GND | ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL3265 22AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
Kích thước cơ học
36mm Luyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% | Chiều dài (mm) | Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 0,3 | 1,0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1,2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Đảm bảo hộp số hành tinh Hệ thống truyền điện linh hoạt và đáng tin cậy
Các hộp số này cung cấp nhiều loại công suất và tỷ số, điều này làm cho chúng trở thành sự lựa chọn hoàn hảo cho hầu hết các ứng dụng của nhiều ngành công nghiệp.
