| Tên thương hiệu: | Hetai |
| Số mẫu: | Dòng 36BLY01E |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

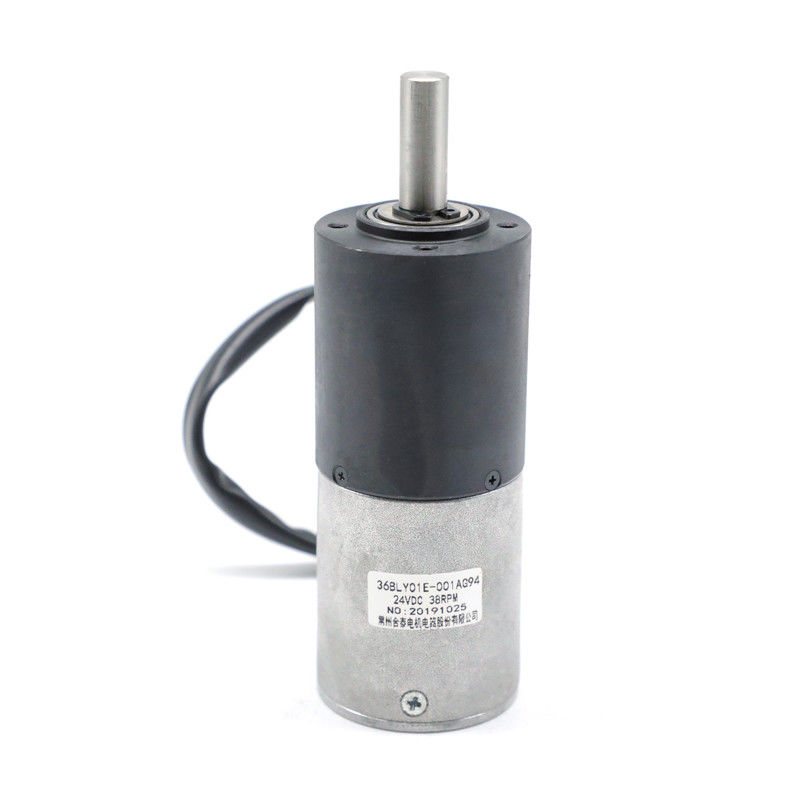

36BLY01E-001AG94 động cơ hộp số hành tinh NEMA 14 kích thước nhỏ 2 N.m hiệu suất cao
36BLY01E-001AG94 sử dụng hộp sốluyện kim bột. Mô-men xoắn định mức của động cơ 36BLY01E là 0.03NM, được lắp với hộp số có tỷ số truyền 1:94, mô-men xoắn có thể đạt tới 2 NM. Trong khi đó, tốc độ 3500 vòng/phút được giảm xuống còn 38 vòng/phút. Nó cũng có thể kết hợp với các tỷ số truyền khác:
Cấp 1
1/4, 1/5
Cấp 2
1/16, 1/20, 1/25
Cấp 3
1/53, 1/62, 1/76, 1/94, 1/117
Vui lòng cuộn xuống để xem thêm chi tiết về hộp số
Thông số kỹ thuật điện:
| Mẫu mã | ||
| Mã nhà sản xuất | 36BLY01E-001AG94 | |
| Số pha | Pha | 3 |
| Số cực | Cực | 4 |
| Điện trở dây | OHM | 6.4 |
| Điện áp danh định | VDC | 24 |
| Tốc độ không tải | Vòng/phút | 4800 |
| Dòng không tải | Ampe | 0.32 |
| Tốc độ định mức | Vòng/phút | 3500±200 |
| Dòng định mức | A | 0.32 |
| Mô-men xoắn định mức | N.m | 0.03 |
| Công suất định mức | W | 11 |
| Mô-men xoắn đỉnh | N.m | 0.09 |
| Hằng số mô-men xoắn | N.m/A | 0.015 |
| Hằng số Back EMF | V/kRPM | 1.6 |
| Chiều dài thân | mm | 42 |
| Trọng lượng | Kg | 0.16 |
| THÔNG SỐ ĐỘNG CƠ CÓ HỘP SỐ HÀNH TINH | ||
| Định mứcMô-men xoắn | N.m | 2 |
| Tốc độ định mức | Vòng/phút | 38 |
| TỶ SỐ TRUYỀN | 94:1 | |
*Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ đấu dây
| CHỨC NĂNG | MÀU SẮC | |
| +5V | ĐỎ |
UL1332 26AWG
|
| HALL A | XANH DƯƠNG | |
| HALL B | XANH LÁ | |
| HALL C | TRẮNG | |
| GND | ĐEN | |
| PHA A | NÂU | |
| PHA B | VÀNG | |
| PHA C | CAM |
Kích thước cơ khí
Thông số kỹ thuật điện HỘP SỐ:
36mm Luyện kim bột
| Vật liệu vỏ | Vòng bi ở đầu ra | Tải hướng tâm (cách mặt bích 10mm)N | Tải trục dọc (N) | Lực ép trục tối đa (N) | Độ rơ hướng tâm của trục (mm) | Độ rơ hướng trục của trục (mm) | Độ rơ không tải (°) |
| Luyện kim bột | vòng bi bạc | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Tỷ số truyền | Mô-men xoắn định mức (Nm) | Mô-men xoắn tức thời tối đa (Nm) | Hiệu suất% | Chiều dài (mm) | Trọng lượng (g) | Số cấp bánh răng |
| 1/4 | 0.3 | 1.0 | 81% | 24.8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1.2 | 3.5 | 72% | 32.4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2.5 | 7.5 | 65% | 41.9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Hộp số hành tinh hoạt động như thế nào?
Sự sắp xếp của các bánh răng có thể được so sánh với hệ mặt trời của chúng ta, nơi các hành tinh quay quanh mặt trời, do đó có tên là “Hộp số hành tinh”.
Ở giữa hộp số hành tinh, có một bánh răng “mặt trời” - còn được gọi là bánh răng trung tâm. Đây thường là bánh răng đầu vào. Xung quanh bên ngoài, có 2 hoặc nhiều bánh răng “hành tinh” - hoặc bánh răng ngoài. Bao quanh các bánh răng hành tinh là một bánh răng vành giữ cho cấu trúc này lại với nhau. Các bánh răng hành tinh được kết nối bởi một bộ mang, bộ mang này lại được kết nối với trục đầu ra.
