| Tên thương hiệu: | HeTai |
| Số mẫu: | 57BL |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 25 ngày |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

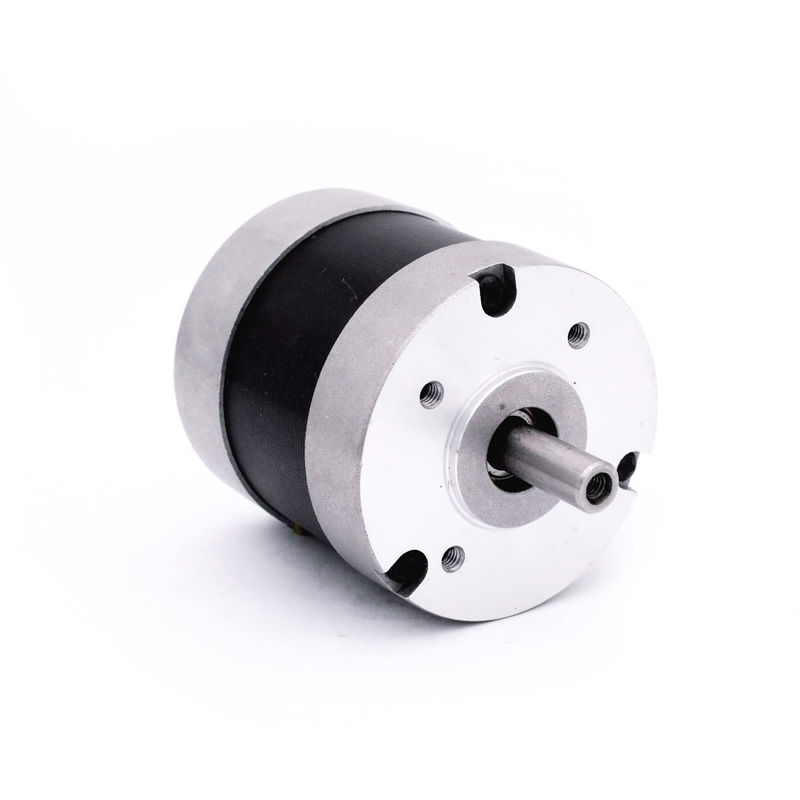

57BL 138W micro 1.32NM CE ROHS tùy chỉnh ISO động cơ bldc không chổi than
Dòng 57BL là loại động cơ BLDC có thân hình trụ.Tốc độ nằm trong khoảng từ 2500 vòng/phút-3000 vòng/phút và mô-men xoắn định mức là từ 0,057 đến 0,44 NM.
| tên sản phẩm | Động cơ DC không chổi than | Loại quanh co | Ngôi sao |
|---|---|---|---|
| Góc hiệu ứng Hall | Góc điện 120° | Lớp cách nhiệt | b |
| Cấp IP | IP40 | Vật liệu chống điện | 100MΩ Tối thiểu.500VC DC |
| Độ bền điện môi | 600VAC 1 phút | Nhiệt độ môi trường | -20℃~+50℃ |
| Lực xuyên tâm tối đa | 75N (10 mm từ mặt bích phía trước) | Lực lượng trục tối đa | 15N |
Đặc điểm kỹ thuật điện:
| Người mẫu | Người mẫu | Người mẫu | Người mẫu | Người mẫu | Người mẫu | ||
| Sự chỉ rõ | Đơn vị | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| Số pha | Giai đoạn | 3 | 3 | 3 | 3 | 3 | 3 |
| Số cực | người Ba Lan | 4 | 4 | 4 | 4 | 4 | 4 |
| Điện áp định mức | VDC | 24 | 24 | 24 | 24 | 24 | 24 |
| Tốc độ định mức | vòng/phút | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Đánh giá hiện tại | MỘT | 0,77 | 1,87 | 3.17 | 3,67 | 5.33 | 7,00 |
| Mô-men xoắn định mức | Nm | 0,057 | 0,11 | 0,18 | 0,22 | 0,33 | 0,44 |
| Công suất định mức | W | 15 | 34,5 | 56 | 69 | 104 | 138 |
| Mô men xoắn cực đại | Nm | 0,17 | 0,33 | 0,54 | 0,66 | 0,99 | 1,32 |
| cao điểm hiện tại | ampe | 2.3 | 5.6 | 9,5 | 11 | 16 | 21 |
| Mô-men xoắn không đổi | Nm/A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
| Trở lại hằng số EMF | V/kRPM | 7,75 | 6.2 | 5,9 | 6.3 | 6,5 | 6.6 |
| Chiều dài cơ thể | mm | 41,5 | 46,5 | 56,5 | 66,5 | 86,5 | 106,5 |
| Cân nặng | Kilôgam | 0,35 | 0,44 | 0,56 | 0,67 | 0,95 | 1.18 |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | ||
| +5V | MÀU ĐỎ | UL1007 26AWG | |
| HỘI TRƯỜNG A | MÀU VÀNG | ||
| HALLB | MÀU XANH LÁ | ||
| HALLC | MÀU XANH DA TRỜI | ||
| GND | ĐEN | ||
| GIAI ĐOẠN MỘT | MÀU VÀNG | UL1015 20AWG | |
| GIAI ĐOẠN B | MÀU XANH LÁ | ||
| GIAI ĐOẠN C | MÀU XANH DA TRỜI | ||
Kích thước cơ học
Dựa trên tất cả những lợi thế này, công ty chúng tôi chuyên sản xuất động cơ bước lai, động cơ không chổi than DC, động cơ servo, động cơ hộp số, v.v.Các sản phẩm được ứng dụng trong robot, máy đóng gói, máy dệt, dụng cụ y tế, máy in, thiết bị hậu cần thông minh... Hetai cũng gửi sản phẩm của mình đến Mỹ, Châu Âu, Đông Nam Á và khắp Trung Quốc.
Động cơ BLDC tận dụng lợi thế từ các loại động cơ AC, DC và Universal và kết hợp chúng thành một đơn vị.Nó có tuổi thọ cao, bảo trì thấp, hoạt động yên tĩnh và khả năng thay đổi tốc độ của động cơ AC;mô-men xoắn khởi động cao và đường cong tốc độ-mô-men xoắn tuyến tính của động cơ DC;và giống như cả động cơ AC & DC, nó hoạt động tốt với hộp số.Động cơ DC không chổi than có mật độ công suất cao, chỉ đứng sau động cơ Universal và chúng có mức hiệu suất tốt nhất từ 65 đến 80%.
