| Tên thương hiệu: | Hetai |
| Số mẫu: | 28BYGH507-03AG6 |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 28-31 |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |

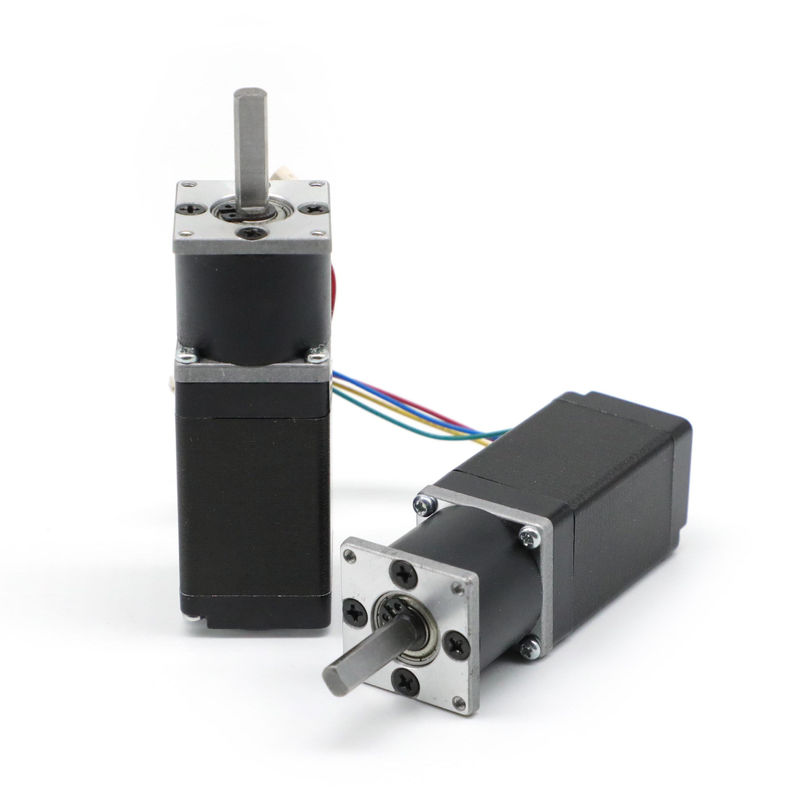

28BYGH nema 11 Động cơ hộp số bước cho máy in phun
Động cơ bước giảm tốc 28BYGH có mô-men xoắn đầu ra cao và định vị chính xác.
Đặc điểm kỹ thuật điện
| 28BYGH507-03AG6 | ||
| BƯỚC ANGLE | ° / BƯỚC | 1,8 |
| ĐIỆN ÁP ĐỊNH MỨC | V | 5,4 |
| HIỆN HÀNH | MỘT GIAI ĐOẠN | 2.0 |
| SỨC CẢN | Ω / PHASE | 2,7 |
| CÔNG CỤ | mH / PHASE | 1,9 |
| HOLDING TORQUE | g.cm | 2400 |
| LỚP CÁCH NHIỆT | B | |
Đặc điểm kỹ thuật điện PHẦN ĐỘNG CƠ:
| MÔ HÌNH | BƯỚC ANGLE (° / BƯỚC) |
DÂY LÃNH ĐẠO (KHÔNG.) |
VÔN (V) |
HIỆN HÀNH (MỘT GIAI ĐOẠN) |
SỨC CẢN (Ω / PHASE) |
CÔNG CỤ (MH / PHASE) |
HOLDING TORQUE (G.CM) |
CHIỀU CAO ĐỘNG CƠ L (MM) |
TRỌNG LƯỢNG ĐỘNG CƠ (KILÔGAM) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1,8 | 4 | 3,90 | 0,67 | 6,3 | 3.2 | 600 | 32 | 0,11 |
| 28BYGH105-01 | 1,8 | 6 | 3.1 | 0,95 | 3,3 | 1,0 | 430 | 32 | 0,11 |
| 28BYGH301 | 1,8 | 4 | 4,56 | 0,67 | 6,8 | 4,9 | 950 | 45 | 0,17 |
| 28BYGH303 | 1,8 | 6 | 3,40 | 0,95 | 3,4 | 1,0 | 750 | 45 | 0,14 |
| 28BYGH501 | 1,8 | 4 | 8.04 | 0,67 | 12.0 | 7.2 | 1200 | 51 | 0,19 |
| 28BYGH502 | 1,8 | 6 | 3,80 | 0,95 | 4.0 | 1,3 | 900 | 51 | 0,20 |
| Hộp số 28mm Đặc điểm kỹ thuật điện: | ||||||||||
| Tỉ lệ giảm | 1/6 | |||||||||
| Số lượng xe lửa bánh răng | 1 | |||||||||
| Hiệu quả truyền tải | 81% | |||||||||
| Mômen dung sai định mức | 0,2 Nm | |||||||||
| Mômen dung sai thời điểm tối đa | 0,6 Nm | |||||||||
|
Tải trọng hướng tâm (10mm tính từ mặt bích) |
≤80N |
|||||||||
|
Tải trọng trục |
≤30N |
|||||||||
| chiều dài (mm) |
28,5 |
|||||||||
| Trọng lượng (g) |
105 |
|||||||||
|
Vật liệu nhà ở |
Kim loại |
|||||||||
|
Mang ở đầu ra |
Vòng bi tay áo |
|||||||||
|
Lực ép phù hợp trục tối đa |
≤200N |
|||||||||
|
Chơi xuyên tâm của trục(mm) |
≤0.03 |
|||||||||
|
Chơi lực đẩy của trục(mm) |
≤0,4 |
|||||||||
|
Phản ứng dữ dội khi không tải (°) |
≤1,5 |
|||||||||
*** Lưu ý: Các sản phẩm có thể được tùy chỉnh theo yêu cầu của bạn.Vui lòng liên hệ với chúng tôi để biết thêm chi tiết.
Sơ đồ hệ thống dây điện
Ứng dụng sản phẩm
Máy in phun lớn
ƯU ĐIỂM của động cơ hộp số hành tinh:
1. Đảm bảo hộp số hành tinh Hệ thống truyền điện linh hoạt và đáng tin cậy
2. Tỷ lệ tốc độ rộng với tuổi thọ dài
3. Thiết kế độc đáo cho mật độ công suất cao
4. Độ chính xác cao
Hộp số hành tinh được thiết kế cho một tỷ lệ năng lượng đầu vào cao giúp kết hợp liền mạch các bánh răng khác.
