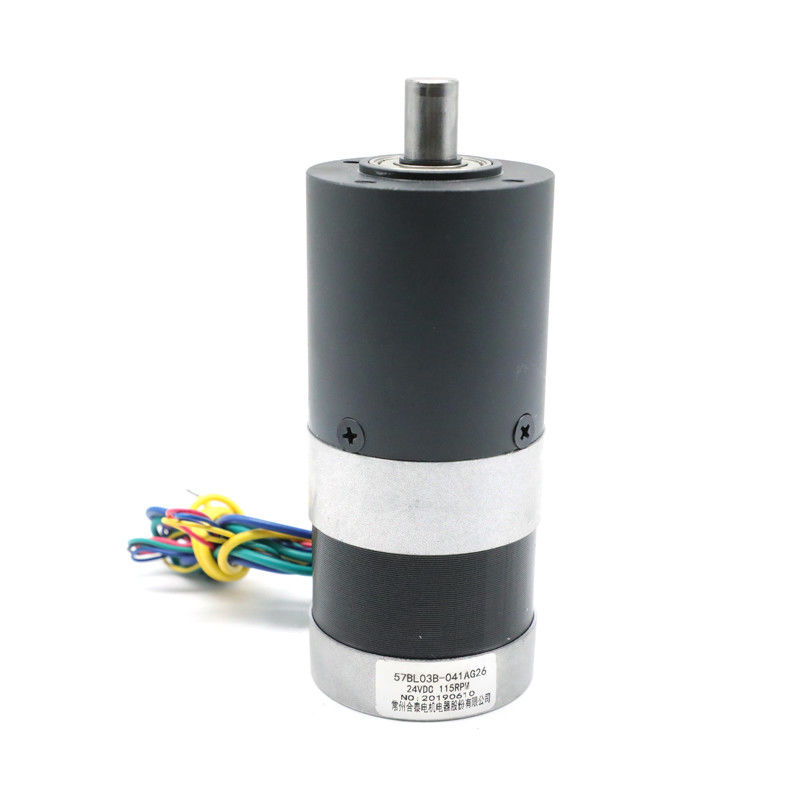

Động cơ không chổi than Micro Gearsless NEMA23 24v 57mm 0,18nm 57BL03B 041AG26
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Hetai |
| Chứng nhận | CE ROHS ISO |
| Số mô hình | 57BL03B-041AG26 |
| Số lượng đặt hàng tối thiểu | 50 |
| Giá bán | USD |
| chi tiết đóng gói | Thùng carton với hộp xốp bên trong, Pallet |
| Thời gian giao hàng | 28-31 |
| Điều khoản thanh toán | L / C, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp | 5000 CÁI / tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên sản phẩm | Động cơ hộp số không chổi than | Kiểu uốn lượn | Ngôi sao |
|---|---|---|---|
| Góc hiệu ứng hội trường | Góc điện 120 ° | Lớp cách nhiệt | B |
| Nhiệt độ môi trường | -20oC ~ + 50oC | Vật liệu chống điện | 100MΩ Tối thiểu 500VC DC |
| Độ bền điện môi | 600VAC 1 phút | Tỉ lệ giảm | 1/26 |
| Lực dọc trục tối đa | 8 Nm | Mômen dung sai thời điểm tối đa | 25 Nm |
| Điểm nổi bật | động cơ không chổi than bánh răng nhỏ,hộp số hành tinh nema 23 57BL03B,nema 23 57mm 57BL03B |
||
Mô tả sản phẩm
57BL03B-041AG26 bột luyện kim tiếng ồn cực nhỏ động cơ DC không chổi than NEMA23
Tỷ lệ tốc độ rộng với tuổi thọ dài
57BL03B-041AG26bao gồm một động cơ không chổi than 3 pha 57mm một chiều và hộp số hành tinh 56mm.Vật liệu vỏ hộp số là pluyện kim chủ nợ.Nó sử dụng vòng bi tay áo.Tải trọng hướng tâm (10mm tính từ mặt bích) của trục ra hộp số là 450N, và tải hướng trục của trục là 200N.
Với cùng một lượng khả năng chịu tải, hộp số hành tinh luyện kim bột của chúng tôi có tuổi thọ cao hơn so với các hộp số truyền thống.Các khía cạnh quan trọng là nâng cao hiệu quả và độ tin cậy trong bất kỳ hệ thống cơ khí nào.
Đặc điểm kỹ thuật điện:
| Mô hình | ||
| Mô hình sản xuất | 57BL03B-041AG26 | |
| Số giai đoạn | Giai đoạn | 3 |
| Số lượng cực | Ba Lan | 4 |
| Dòng đến dòng kháng | OHMS | 0,8 |
| Định mức điện áp | VDC | 24 |
| Không có tốc độ tải | RPM | 4000 |
| Không có tải trọng hiện tại | Amps | 0,6 |
| Tốc độ định mức | Rpm | 3000 ± 200 |
| Đánh giá hiện tại | A | 0,6 |
| Mô-men xoắn định mức | Nm | 0,18 |
| Công suất định mức | W | 57 |
| Mô men xoắn cực đại | Nm | 0,54 |
| Mô-men xoắn không đổi | Nm / A | 0,057 |
| Trở lại hằng số EMF | V / kRPM | 5.9 |
| Chiều dài cơ thể | mm | 56,5 |
| Cân nặng | Kilôgam | 0,56 |
| CÁC THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ CÓ BÁNH RĂNG NHỰA | ||
| Đã đánh giá Mô-men xoắn | Nm | 3,3 |
| Tốc độ định mức | Rpm | 115 ± 10% |
| TỈ LỆ | 26: 1 | |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.
Sơ đồ hệ thống dây điện
| CHỨC NĂNG | MÀU SẮC | |
| + 5V | ĐỎ | UL1007 26AWG |
| HALL A | MÀU VÀNG | |
| HALL B | MÀU XANH LÁ | |
| GỌI C | MÀU XANH DA TRỜI | |
| GND | ĐEN | |
| GIAI ĐOẠN A | MÀU VÀNG | UL1015 22AWG |
| GIAI ĐOẠN B | MÀU XANH LÁ | |
| GIAI ĐOẠN C | MÀU XANH DA TRỜI |
Kích thước cơ học
Đường kính ngoài 56mm Luyện kim bột
| Vật liệu nhà ở | Mang ở đầu ra | Tải trọng hướng tâm (10mm tính từ mặt bích) N | Tải trọng dọc trục (N) | Lực ép phù hợp trục tối đa (N) | Phát hướng tâm của trục (mm) | Lực đẩy của trục (mm) | Phản ứng dữ dội khi không tải (°) |
| Luyện kim bột | vòng bi tay áo | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1,5 |
| Tỉ lệ giảm | Mômen dung sai định mức (Nm) | Mômen dung sai thời điểm tối đa (Nm) | Hiệu quả% |
Chiều dài L (mm) |
Trọng lượng (g) | Số lượng xe lửa |
| 1/4 | 2.0 | 6.0 | 81% | 41.3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8.0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Kích thước cơ học
Hộp số hành tinh, còn được gọi là hộp số tuần hoàn, là một trong những loại hộp số thú vị nhất có sẵn trong điều khiển chuyển động.Chúng thường được sử dụng trong ô tô như một bộ phận quan trọng của hộp số tự động.
Làm thế nào để một hộp số hành tinh hoạt động?
Sự liên kết của các bánh răng có thể được so sánh với hệ mặt trời của chúng ta, nơi các hành tinh quay xung quanh mặt trời, do đó có tên là “Hộp số hành tinh”.
