| Tên thương hiệu: | HeTai |
| Số mẫu: | 28BYGH |
| MOQ: | 50 |
| giá bán: | USD |
| Thời gian giao hàng: | 25 ngày |
| Điều khoản thanh toán: | L / C, D / P, T / T, Western Union, MoneyGram |
28BYGH series NEMA 11 micro 4 hoặc 6 dẫn động cơ bước siêu nhỏ 1,2 kg.cm
28 BYGH series là một loại động cơ bước micro DC, có góc bước là 1,8 độ và độ chính xác bước +/-.Nhiệt độ môi trường phải là -20 ℃ ~ + 50 ℃.Nhiệt độ tăng là 80 ℃ Max.Cường độ điện môi là 500VAC 1 phút.
SĐộng cơ tepper là động cơ DC chuyển động theo các bước rời rạc.Chúng có nhiều cuộn dây được tổ chức theo nhóm được gọi là "pha".Bằng cách cung cấp năng lượng cho từng pha theo thứ tự, động cơ sẽ quay, từng bước một.
Đặc điểm kỹ thuật điện:
| MÔ HÌNH | BƯỚC ANGLE (° / BƯỚC) |
DÂY DẪN (KHÔNG.) |
VÔN (V) |
HIỆN HÀNH (MỘT GIAI ĐOẠN) |
SỨC CẢN (Ω / PHASE) |
CÔNG CỤ (MH / PHASE) |
HOLDING TORQUE (G.CM) |
CHIỀU CAO ĐỘNG CƠ L (MM) |
TRỌNG LƯỢNG ĐỘNG CƠ (KILÔGAM) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1,8 | 4 | 3,90 | 0,67 | 6,3 | 3.2 | 600 | 32 | 0,11 |
| 28BYGH105-01 | 1,8 | 6 | 3.1 | 0,95 | 3,3 | 1,0 | 430 | 32 | 0,11 |
| 28BYGH301 | 1,8 | 4 | 4,56 | 0,67 | 6,8 | 4,9 | 950 | 45 | 0,17 |
| 28BYGH303 | 1,8 | 6 | 3,40 | 0,95 | 3,4 | 1,0 | 750 | 45 | 0,14 |
| 28BYGH501 | 1,8 | 4 | 8.04 | 0,67 | 12.0 | 7.2 | 1200 | 51 | 0,19 |
| 28BYGH502 | 1,8 | 6 | 3,80 | 0,95 | 4.0 | 1,3 | 900 | 51 | 0,20 |
* Sản phẩm có thể được tùy chỉnh theo yêu cầu đặc biệt.

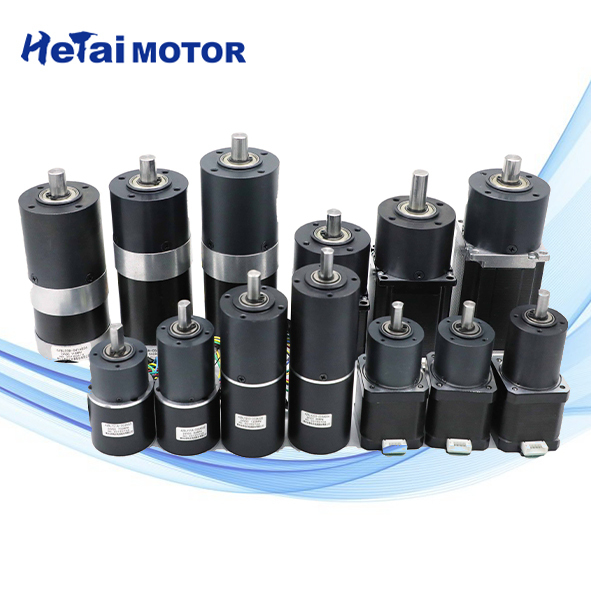

* Sản phẩm có thể ăn khớp với hộp số 22,28 mm
Sơ đồ hệ thống dây điện
Trong khi đó, bạn sẽ không gặp phải khó khăn gì.
Nguyên lý xây dựng & làm việc
Cấu tạo của động cơ bước tương đối liên quan đến động cơ điện một chiều.Nó bao gồm một nam châm vĩnh cửu giống như Rotor ở giữa và nó sẽ quay khi có lực tác động lên nó.Rôto này được bao bọc thông qua một không.của stato được quấn qua một cuộn dây từ tính trên nó.Stato được bố trí gần rôto để từ trường bên trong stato có thể điều khiển chuyển động của rôto.
